MapGIS Desktop基础版支持用户基于文件型数据库进行数据存储与管理,为用户提供矢量数据生产,矢量数据和栅格数据编辑,专业的图框与投影变换,专题制图等功能,并支持二三维一体化数据表达与专业化的排版输出。
一、产品简介
MapGIS Desktop是一个专业的二三维一体化桌面GIS产品,具备强大的数据管理与编辑、数据制图与可视化、空间分析与影像处理、三维可视化与分析等能力,通过“框架 插件”的思想构建,支持按需定制。
图 1 MapGIS Desktop界面
二、产品版本
图 2 MapGIS Desktop版本划分
制图版
·专为地图制图用户定制的简版桌面产品,产品体量小,易上手。
·用户可利用此版本基于MapGIS文件型数据库进行图形编辑、矢量化、符号化、投影及生成专题图等制图相关操作。
·支持MapGIS文件型数据,不支持任何商用数据库。
基础版
·基础版包含了制图版所有功能,面向专业数据生产单位,具备通用数据生产能力。
·在制图版的基础上增加了栅格编辑、三维场景和制图输出等功能,不仅能操作的数据类型和格式更丰富,还能将各类地图进行专业化的排版输出,并且支持三维场景预览,做到二三维一体化的数据可视化。
·支持MapGIS文件型数据,不支持任何商用数据库。
标准版
·标准版包含了基础版的所有功能,是最适合地图制图和地图生产的产品版本。
·在基础版上增加了各种数据格式的相互转换、地图瓦片的生产以及三维编辑功能。该版本最大的特点是具有丰富的三维编辑功能,包括:地上地下一体化建模,纹理、符号的编辑,多样化可视化表达,平面或球面的三维显示等。
·支持MapGIS文件型数据和多种国产、商用、开源数据库,包括:SQL Server(仅在for SQL Server版支持)、Oracle(仅在for Oracle版支持)、DB2、Sybase、MySQL、DM(仅在for Oracle版支持)、OSCAR(仅在for Oracle版支持)、Gbase、BeyonDB、KDB、PostgreSQL(仅在for Oracle版支持)、KingBase、HighGo(仅在for Oracle版支持)、PolarDB(仅在for Oracle版支持)。
高级版
·高级版包含了标准版的所有功能,全功能产品。
·在标准版基础上增加了各类分析功能,如矢量空间分析、属性统计分析、网络分析(几何/属性建网,拓扑编辑维护,各类网络分析等)、影像分析(信息提取,变化检测,影像滤波等)、DEM 分析(地形特征提取、地形分析、地形计算等)。
·数据库支持方面是标准版for SQL Server版和for Oracle版之和。
三、 产品功能
MapGIS Desktop基础版支持用户基于文件型数据库进行数据存储与管理,为用户提供矢量数据生产,矢量数据和栅格数据编辑,专业的图框与投影变换,专题制图等功能,并支持二三维一体化数据表达与专业化的排版输出。
(一) 高效智能的矢量数据生产
·提供高效智能的矢量化工具,支持全自动、半自动等人机交互方式,支持根据不同数据的特点灵活选择。
·全自动矢量化实现系统自动成图,简洁高效。
·半自动矢量化采取人机交互形式,兼顾矢量化效率与矢量跟踪精确度。
·各类规则图形的快速提取(如边角提取、等高线自动赋值),提高矢量化跟踪效率。

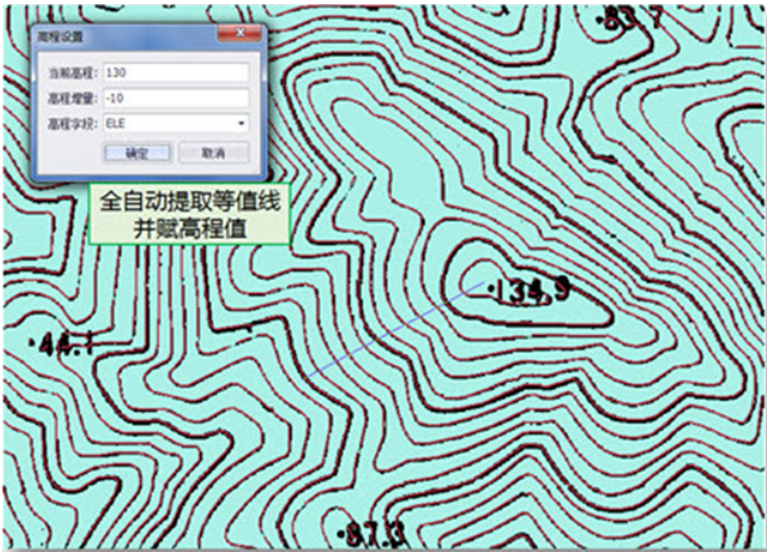

图 3 全自动提取等值线并赋高程值
(二)便捷易用的瓦片数据生产
·提供便捷的瓦片生产工具,支持瓦片裁剪、更新、升级、合并、浏览等功能。生产的瓦片数据支持二三维浏览。
·多样化的瓦片裁剪方式及输出:支持按级数的起始范围和指定级数的起始行等裁剪方式。支持GIF、PNG、JPEG三种图片格式的输出。支持保存为*.mut、*.tdf本地文件型数据和保存到mongoDB。
·个性化的瓦片裁剪设置:支持经纬度、球面墨卡托、自定义等裁图策略设置。支持设置裁剪原点、图层比例尺、裁剪范围等信息。
(三)地上地下一体化的三维建模
·提供三维编辑插件,支持地上地下一体化建模。
·支持便捷、低成本的三维建模能力:支持基于二维矢量线/区进行三维面/体建模。
(四)多样化的数据转换处理
·提供完善的数据转换处理工具,专业的国家基本比例尺标准图框和各类自定义图框的生产功能,全面的坐标系转换解决方案,支持数据统一时空转换、投影坐标转换、空间数据与属性数据挂接等转换处理工作,支持数据升级、迁移和交换等操作功能,满足各类制图应用需求。
·多源数据迁移能力:支持MapGISLocal、数据库数据源(Oracle等)、各种中间件等不同数据源之间的数据迁移、复制和转换。
·多源异构数据接入及交换能力:兼容MapGIS 67数据,支持与MapGIS 67数据互转。支持Dxf、Shape、Mif、E00、Vct等矢量数据格式,msi、tif、img等影像数据格式,bil,Arc/Info明码Grid、Surfer Grid等Dem数据格式,*.obj、*.3ds、*.dae、*.osgb等三维数据,*.las、*.obj、*.xyz等点云数据,*.ifc、*.fbx等主流BIM数据,以及倾斜摄影数据等GIS常用数据交换。
·数据模型转换能力:支持矢量转栅格、栅格转矢量。
·数据质检能力:提供数据转换时的错误检查和自动改错功能,提供日志系统。
·丰富的图框资源:提供图框样式模板编辑器,参数设置多达百种。内置国家标准比例尺地形图图框样式、矩形图框样式以及多种其他常用图框样式,即取即用。
·投影坐标转换能力:支持全球通用投影方式间的相互转换,支持基于控制点文件进行七参数/三参数计算。
·空间参照系管理能力:支持导出空间参照系,可快速将MapGIS空间参照系导出到第三方软件中使用。

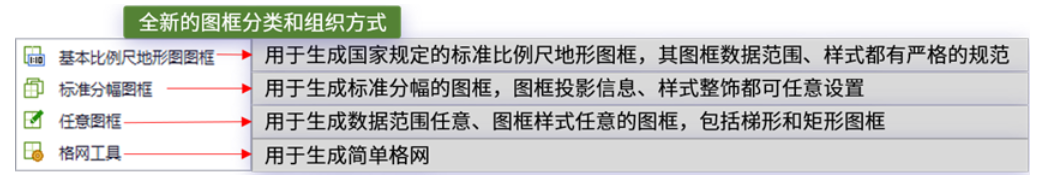

图 4 图框分类及组织方式
(五)丰富多元的地图编辑处理
·提供丰富的地图编辑处理工具,支持矢量数据编辑、栅格数据编辑、三维数据编辑。
·全流程覆盖,涵盖从数据的采集、生产、美化到输出的整个应用流程。
·提供200 种矢量数据编辑处理工具,支持对地理实体对象的增、删、复制、移位、旋转等操作;支持几何、属性、条件等查询方式。
·提供丰富的栅格数据编辑工具,支持栅格数据信息查询、栅格数据预处理、数据校正编辑、多样化的图像增强方法和专业的影像裁剪与镶嵌等编辑处理功能。
·提供简洁易用的三维编辑功能:支持移动、旋转等模型编辑功能;支持查询统计、修改图元属性等属性编辑功能;支持纹理、符号等制图编辑;支持粒子系统、水面效果、视频输出等场景显示特效的编辑;支持点云添加和删除;支持场景漫游。
·提供强大的三维分析计算能力:支持坡度/坡向分析、填挖方计算、通视分析等地形分析计算。支持三维地质模型切割分析。支持日照分析等场景相关分析操作。

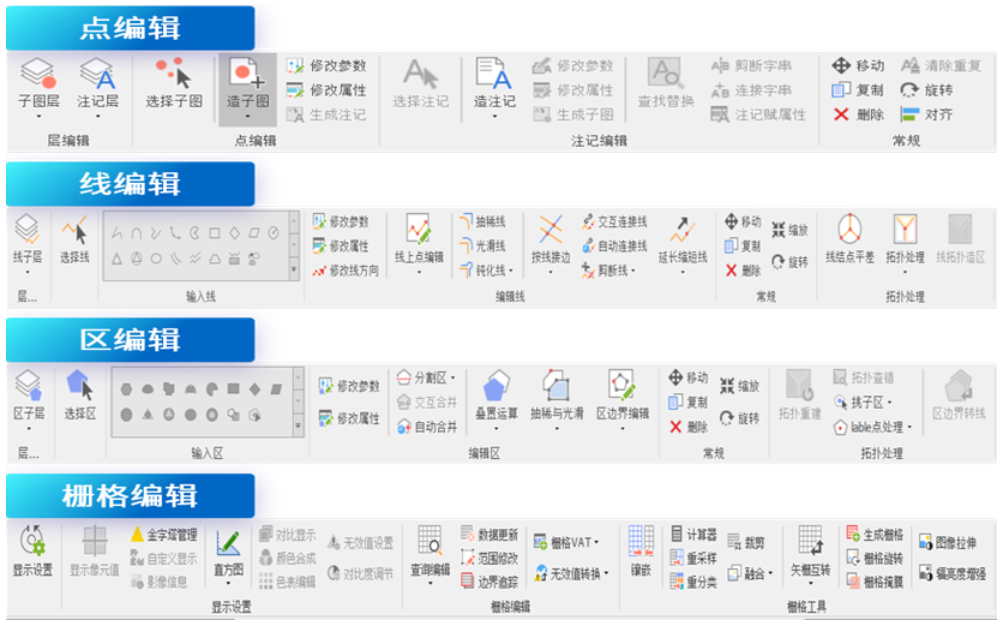

图 5 地图编辑处理工具
(六)强大的全空间数据存储与管理
·提供强大的数据管理能力,支持文件型数据库、多种主流商用数据库和开源数据库,支持各类空间数据存储与管理。支持多模单元化存储、分布式混合索引,实现PB级数据高效管理和快速查询检索,满足数据制图与输出、分析计算等各种功能应用的高效运行。
·支持新型文件空间数据库MapGIS HDB,支持矢量、栅格、三维等数据模型,轻量、灵活,适用于单机、数据生产等中小型地理数据使用场景,可减少数据库部署成本,提高数据使用效率。
·通过统一跨平台数据库引擎,支持DB2、Sybase、GBase(南大通用)、KingBase(人大金仓)等多种空间数据库。
·支持ArcSDE中间件、ArcGIS FileGDB中间件、ArcGIS PersonalGDB中间件及OGR中间件等多种数据中间件,提供异构GIS平台等空间数据的直接读显能力。
·提供多层次多类型地理空间信息的组织管理,支持地理数据库、数据集、矢量数据、栅格数据、元数据、域集、规则、关系、空间参考系等信息类型。
·提供完整的基础空间数据模型,支持点、线、区、面、体、网络、TIN、栅格、注记等基础空间对象及多点、多线、多区、多面、多体等复杂空间对象。
·提供镶嵌数据集模型,支持上万幅、TB数量级的分幅影像管理。
·提供海图数据模型,支持海图数据存储与管理。
·提供空间索引及属性索引机制,支持矩形范围索引、R树索引、图幅索引等管理。
(七)专业的地图制图与排版输出
·提供丰富的制图资源,所见即所得的专题制图表达,专业的排版输出,满足不同应用、不同行业标准的数字化地图制图需求。
·完善的符号管理体系:包括二维符号库、三维符号库、字体库、颜色库和样式库。

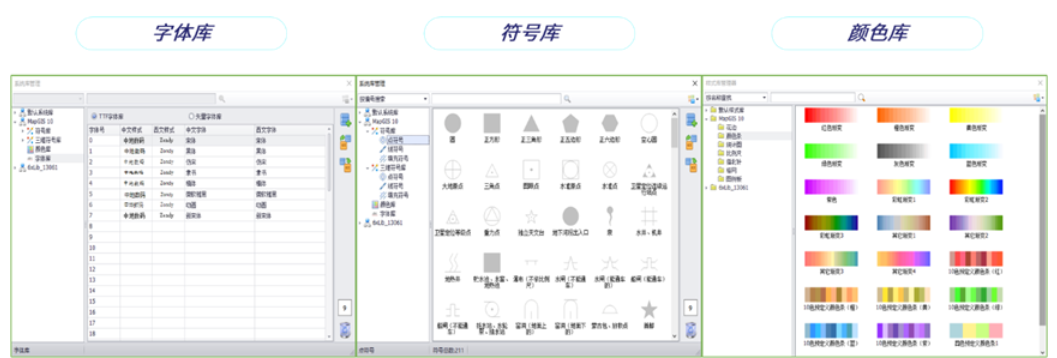

图 6 字体库、符号库、颜色库
·丰富的符号表达效果:预置1000 种文本符号、点符号、线符号和填充符号。
·灵活的符号扩展机制:支持自定义符号制作、符号组合与异构GIS平台的符号库快速接入。支持符号分层组合,可基于多个简单符号层组合形成复杂符号;支持符号跨类型组合,可基于点符号构建线符号,基于点、线符号构建区符号。

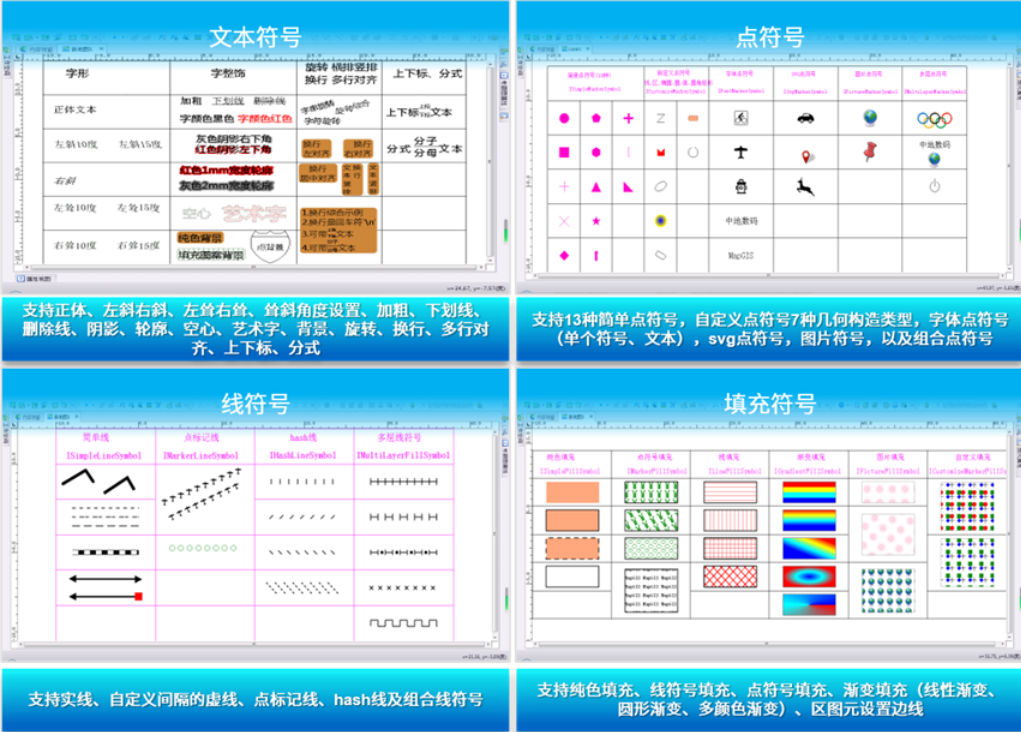

图 7 符号表达效果
所见即所得的专题制图表达:支持单值专题图、分段专题图、统一专题图等传统专题图;点聚类、热力图等大数据可视化表达;单值专题图、分段专题图、RGB专题图等栅格专题图制图表达。

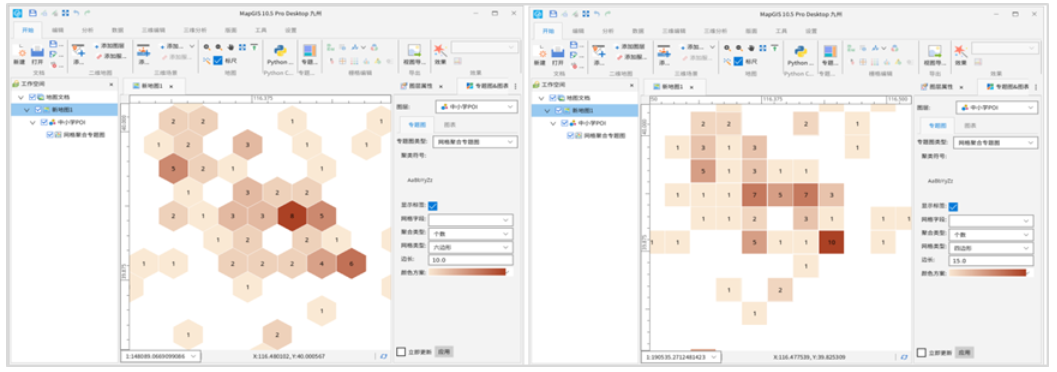

图 8 新型聚类专题表达
专业的排版输出:提供丰富的排版整饰工具、快捷的排版布局。提供光栅文件打印、系统打印和交互式打印等多种打印方式,支持EPS/PS文件、jpg、tif、bmp、png等多种文件格式的输出,支持专色输出与大幅面高DPI输出。

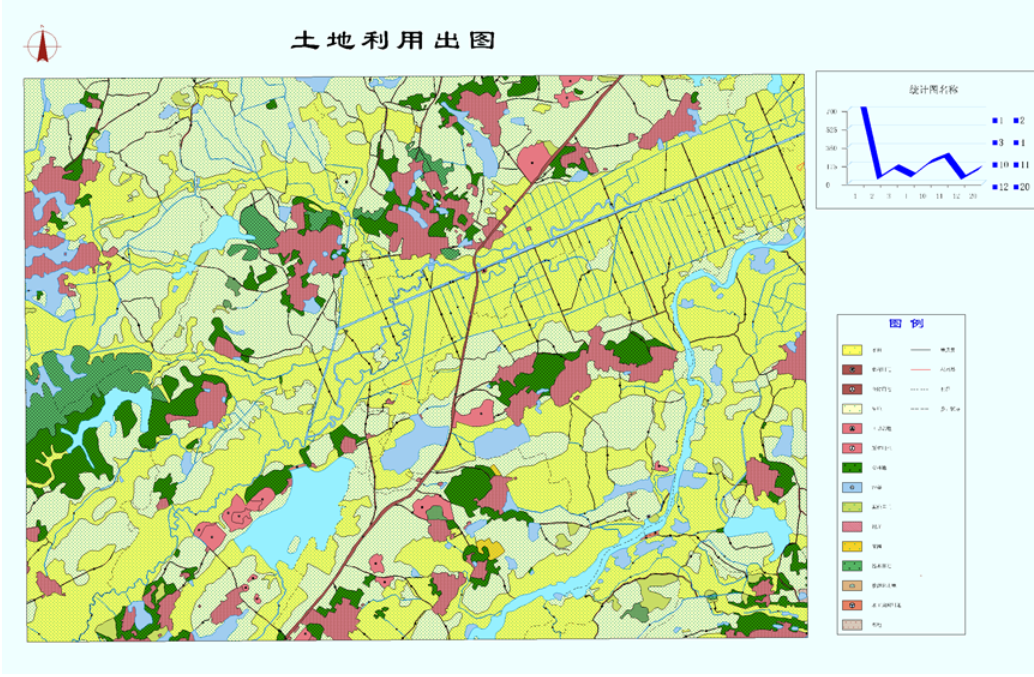

图 9 排版输出
(八)即拿即用的工具箱
·提供灵活、快速、用户可定制的工具制作机制。
·提供170多种GIS处理工具,即拿即用。
·支持基于工作流程可视化搭建、Python脚本等方式的工具扩展,灵活高效。

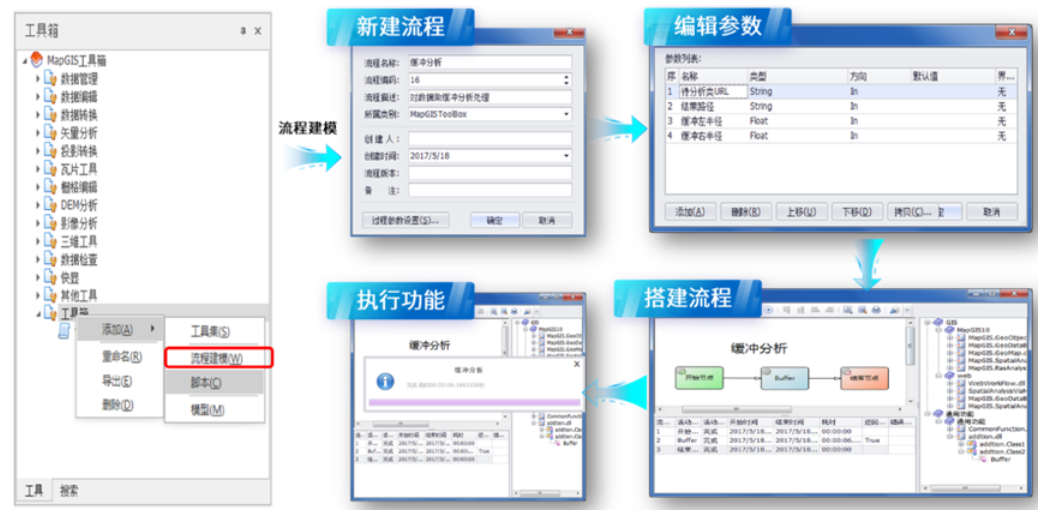

图 10 MapGIS工具箱及流程搭建过程
