野外地质数据采集系统

MapGIS野外地质数据采集系统主要服务于水工环的野外地质调查,系统将野外调查数据进行采集、入库,与地质环境专业成图工具衔接

      MapGIS野外地质数据采集系统主要服务于水工环的野外地质调查,系统将野外调查数据进行采集、入库,与地质环境专业成图工具衔接,使地质工作实现从野外采集—入库管理—分析评价—三维建模的一体化全流程。实现野外调查路线记录、调查点定位、调查前规划、数据实时上传下载、项目小组成员实时调查进展查看等,管理调查实际材料数据库。

      野外地质数据管理系统(桌面端)是主要是为野外采集的数据提供数据管理的系统,实现了调查数据管理、图层数据浏览查询、报表输出、数据分析等功能。同时它是成果图编制和建模等的数据基础。


系统功能覆盖野外调查全流程

      系统的主要功能贯穿于实际野外数据采集全流程,以下是两端系统的工作流程


图 两端系统工作流程

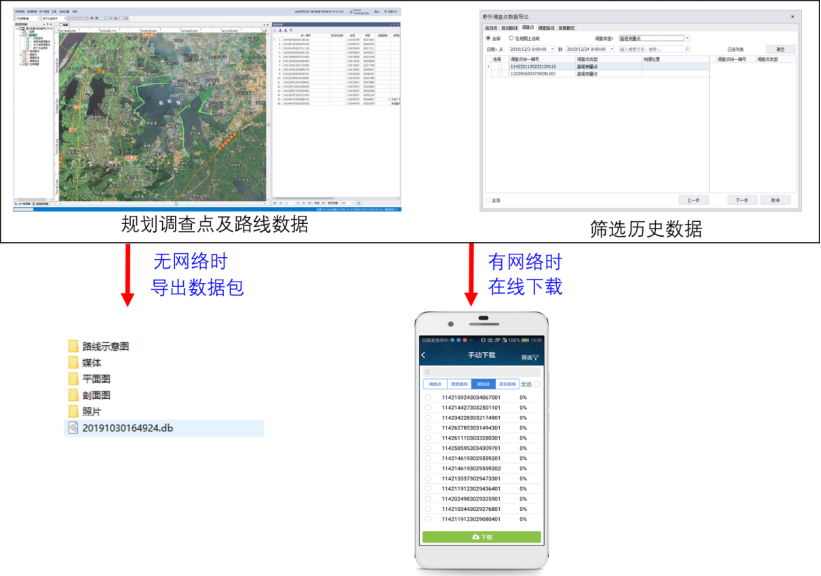

采集前数据准备和分发

      开始对一个调查区域进行数据采集前,需要进行充足的准备工作,特别是参考资料的准备,通过 “野外地质数据管理系统(桌面端)”对这些数据进行配置,以便在采集终端上使用。


参考数据准备

野外数据采集

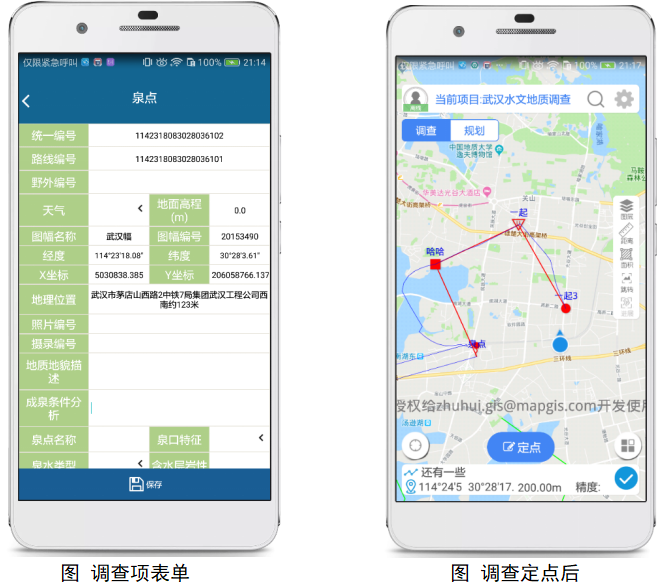

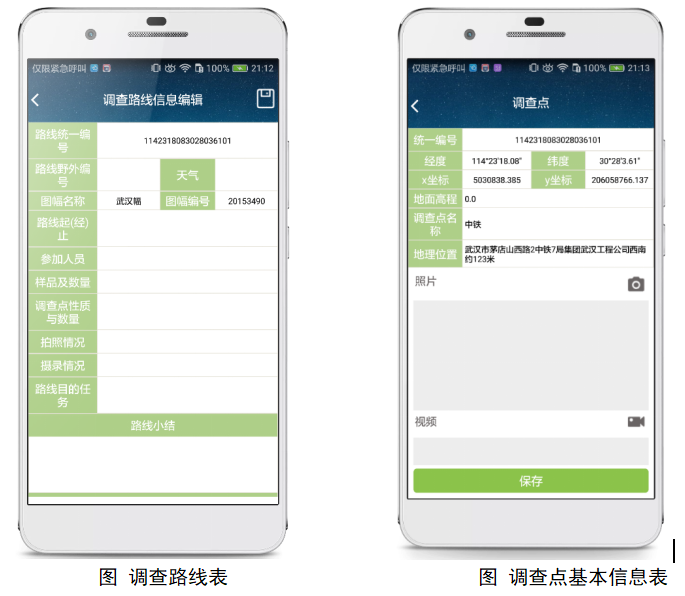

      野外数据采集分为调查定点、调查路线及轨迹的记录。手持端系统根据桌面端系统提供的历史和规划数据做参考进行野外调查,在定点前需建立野外调查路线,录入路线表信息,调查路线建立后,系统将自动记录调查轨迹;调查过程中,对调查点进行定位并录入基本信息,系统提供了各种地质人员习惯的数据报表风格的表单,逐项录入调查点的各种信息,包括现象描述、数据观测、实验测试、样品采集,同时记录现场视频、数码照片及录音等。



在线协同调查

      借助移动互联网,野外调查小组调查的数据会实时上传到服务器,包括调查人员当前位置、调查路线和调查点等数据,同时获取项目其他调查小组的。也就是说桌面端系统可查看野外项目成员的调查信息,同时手持端系统可查看和了解项目组其他野外成员的调查进展,实现了两端多用户的在线协同调查。据此,项目组可对野外工作进行指导、监督和部署,各小组也可相互交流以实现协同作业,提高地质调查工作的质量及效率。

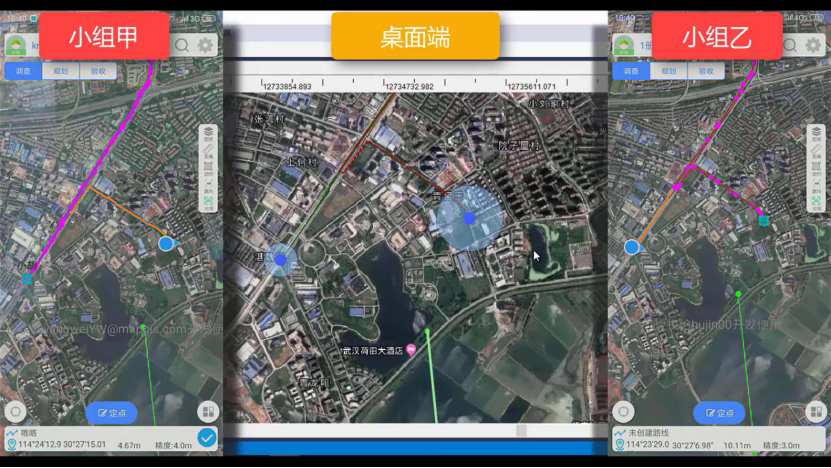

图 两端系统查看项目组调查路线及轨迹

采集后数据回传和整理

      系统提供多种方式将采集的数据上传到服务器汇总:

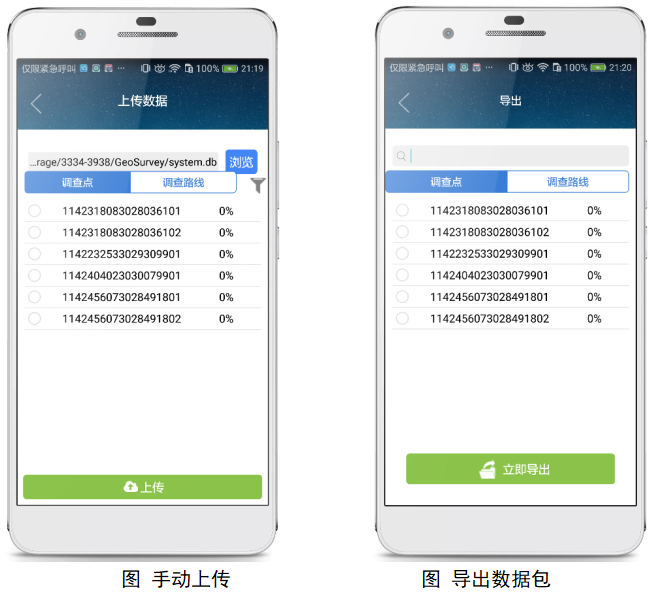

      网络稳定的情况下,数据在采集后会实时回传到服务器数据库;为了保证数据完整性,调查后手持端系统也可手动将数据再次回传入库。

      在无网络的情况下,数据以数据包的形式提供给桌面端系统进行数据汇总。


数据整理与检查

      调查结束后,项目负责人在桌面端可对野外小组上传的调查数据进行检查、修改、删除及再录入,以保证入库数据完整与准确性。

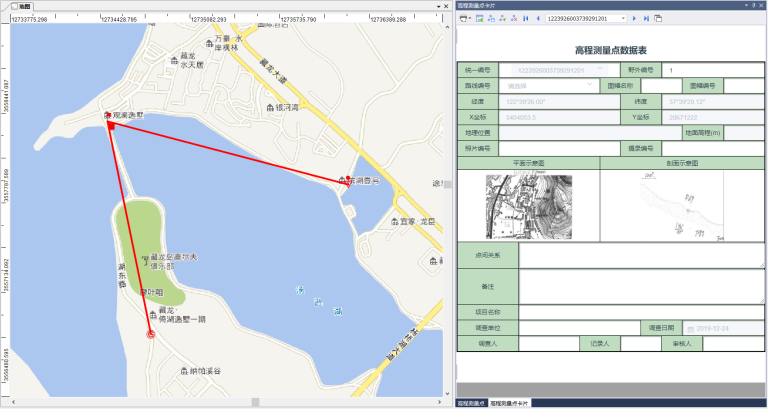

图 数据浏览与检查

数据表单导出与打印

      桌面端系统提供将数据以报表形式输出、同时可以报表的方式输出到打印机的功能。输出和打印调查数据卡片表格样式和系统录入界面的卡片基本一致,可批量打印,辅助项目成果的提交。

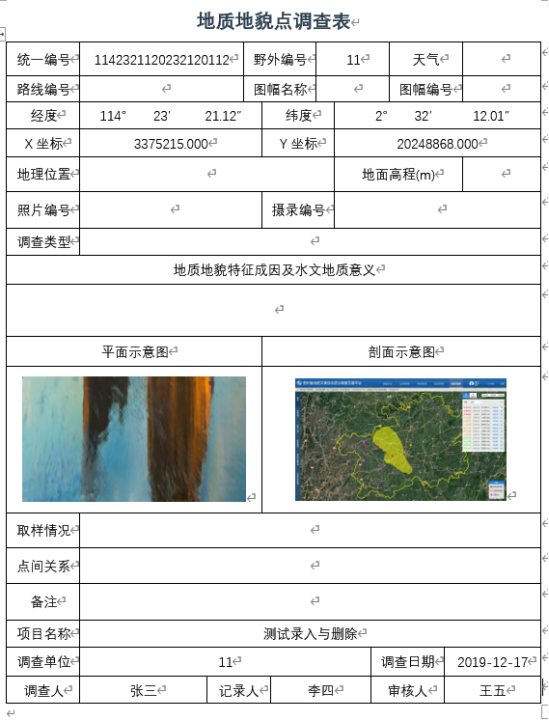

图 数据报表形式

系统亮点

●规划、调查流程一体化

●调查数据实时共享

●两端双模式确保野外调查工作

●在线协同调查
