MapGIS栅格体元数据集新上线 支持剖切分析、时态分析、属性过滤

发布时间:2022-12-02 阅读量:21

从“平面”到“立体”,从“静态”到“时序”,从“陆地表层”到“全空间”,实景三维构建了一个数字虚拟空间,复刻世界的点滴。“实景三维通过在三维地理场景上承载结构化、语义化、支持人机兼容理解和物联实时感知的地理实体进行构建。”在《实景三维中国建设大纲(2021版)》中,实体是一个频频被提及的概念。为支撑实景三维中国建设,MapGIS 10.6提出了全空间实体模型,它将空中、地上、地表、地下全空间区域中客观地理世界以地理实体的方式进行抽象、描述与分析表达,并具备时间信息、空间参照、几何/空间形态、属性信息、关联关系、认知能力等特征,栅格体元数据集则是MapGIS 10.6全空间实体模型新增的数据模型之一。

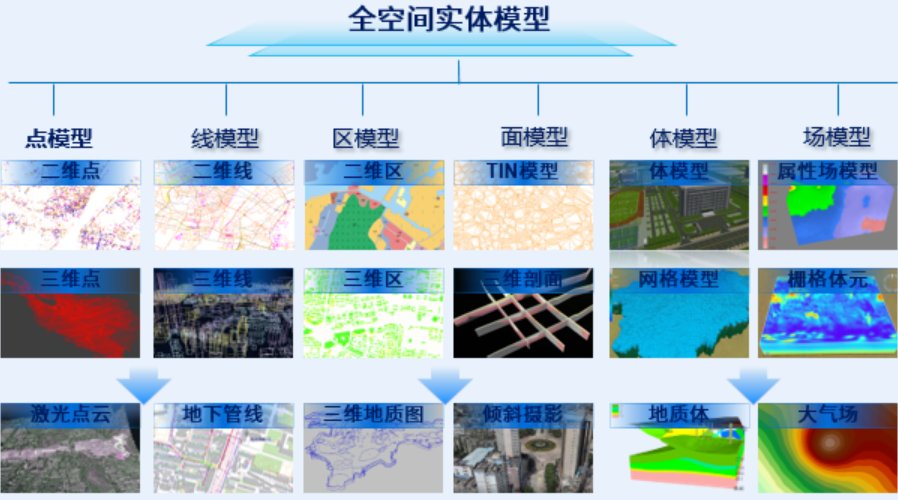

MapGIS 10.6全空间实体模型

MapGIS 10.6新增的栅格体元数据集是一种表达三维属性场的栅格化模型,具备空间信息、时间信息、属性信息,支持剖切显示、时态显示、属性过滤等灵活的可视化表达,可以为地质、气象、环境、电磁场、海洋、水文流域等领域应用提供基础支撑。


栅格体元

一、多维数据存储

栅格体元数据集是二维栅格数据的升维,支持时间维度信息,支持三维空间(XYZ)、三维时空(XYZT)多维数据存储。系统提供了数据转换工具,支持NetCDF(*.nc)文件导入为栅格体元数据集,在MapGIS三维场景中加载预览,同时也支持栅格体元数据集导出为NetCDF文件。

MapGIS 10.6将栅格体元数据集这种属性场模型沉淀到了平台底层,实现更高效的存储和管理,新增时间维度,能够更好地满足各行业三维属性场建模和可视化的应用需求。

二、灵活的可视化交互

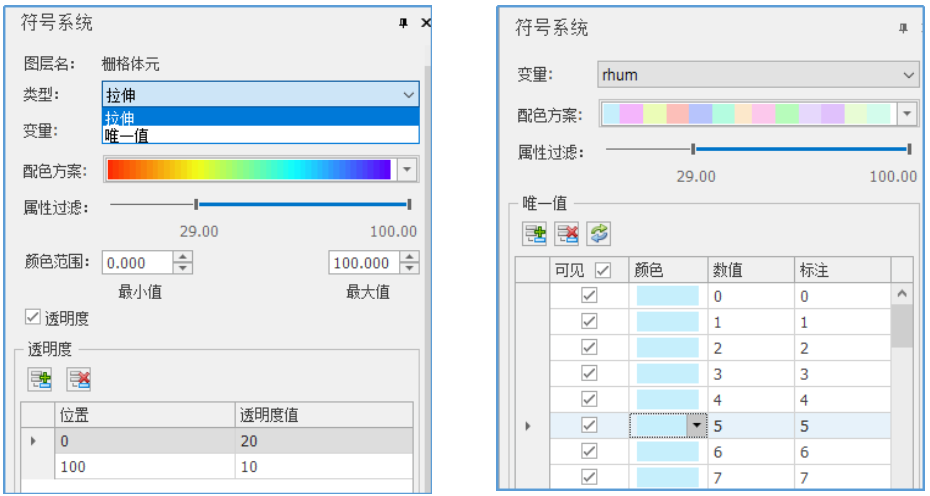

栅格体元数据集符号系统是设置栅格体元图层的符号化表达的窗口,支持单值和拉伸两种显示模式,支持配色设置、符号更新、属性切换和过滤显示。

配色设置:支持设置不同的颜色条来实现不同的配色,并支持单值的颜色值修改。

符号系统切换:支持单值和拉伸两种符号系统。

属性切换:通过切换不同的属性变量来表达不同信息。

过滤显示:可设置属性区间来实现过滤显示效果。

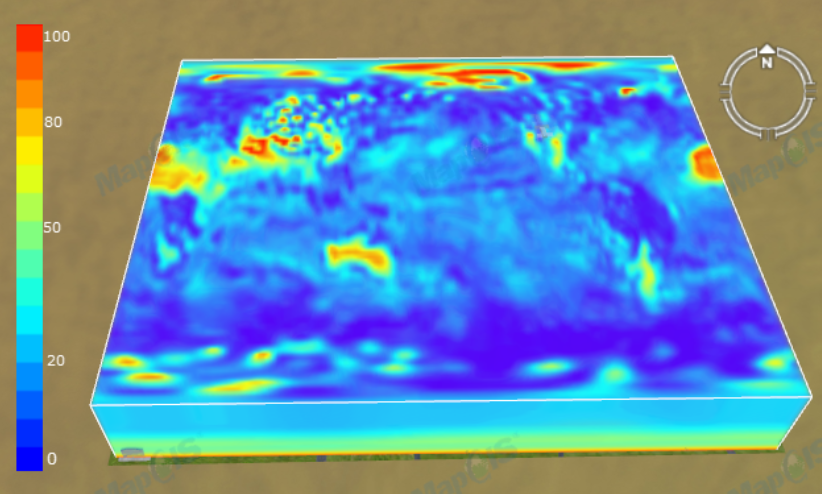

如下示例则是通过属性过滤模拟展示空气污染场数据的表达。


属性过滤分析

三、高效的可视化表达

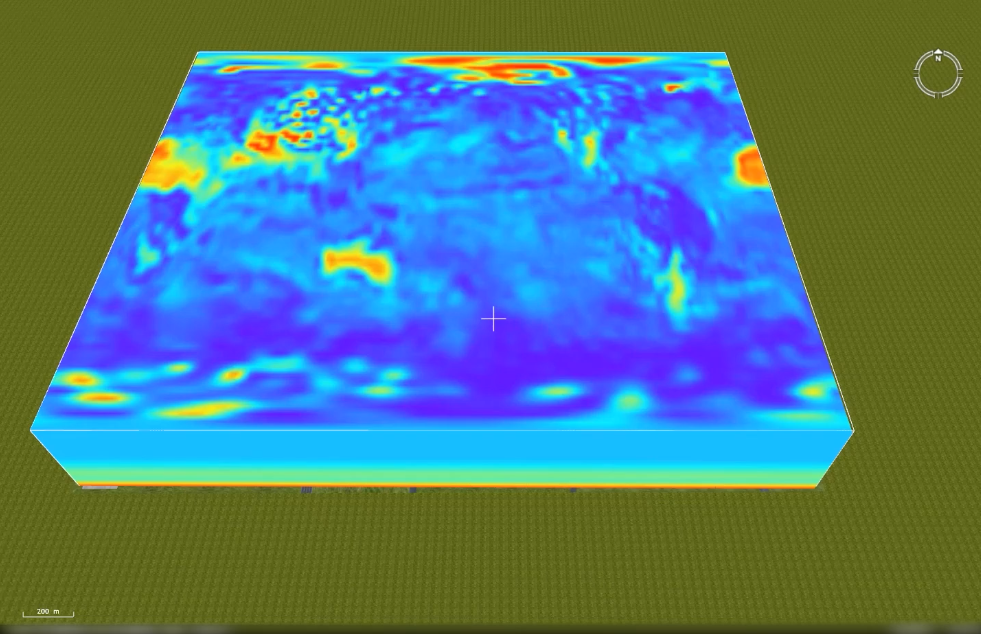

栅格体元数据集的本质是通过三维点数据进行插值分析得出的结果,通过给数据赋予颜色,能够清晰地反应数据的属性分布情况。MapGIS提供了时态分析、剖切分析、界面显示等功能来控制体元栅格的显示范围

时态分析功能是指对于具备时间维度的栅格体元图层,能够以时间滑块控件来控制当前场景视图显示数据的时间点,也可以用动画的方式以一定速度演播栅格体元数据的变化情况。


时态分析

剖切分析功能提供了XYZ方向的变量切换,通过设置剖切面,动态展示栅格体元数据集的显示范围。


剖切分析

MapGIS 10.6融合多维实景数据,构建实景三维数据库,全力赋能实景三维中国建设,打造时空信息底座。栅格体元数据集是其新增重要功能之一,融空间信息、时间信息、属性信息于一体,支持剖切显示、时态显示、属性过滤等可视化表达,为构建真实、立体、时序化反映和表达现实世界的数字虚拟空间补上关键一环,赋能地质、气象、环境、电磁场、海洋、水文流域等领域应用。

栅格体元数据集已集成至桌面产品MapGIS Desktop中,欢迎前往司马云(www.smaryun.com)交易中心试用体验http://www.smaryun.com/goods.php?id=2207
