MapGIS三维管线建模，唤醒城市地下管线脉搏
地下管线是城市基础设施的重要组成部分，是保证城市生产、生活正常运转的重要基础条件，是城市的“生命线”和“血脉”。随着我国城市化建设的快速发展，地下管线空间的分布也愈发复杂，原有的二维图形技术已经无法满足呈现出地下管线空间分布复杂情况与关系的需求，尤其是对地下空间纵向管线分布的表达更为困难。
三维管线在应对上述提到的二维管线管理模式的不足上有着得天独厚的优势。通过对管线数据进行三维可视化操作，将埋设在地下的管线以三维模型的形式展示给使用者，使用者可以对管线间复杂的空间分布有一个直观的认识。
在城市地下管网调查摸底中，各种复杂管网的种类、线路走向通过三维成像一一清晰地显示在电脑大屏上，工作人员可通过立体逼真的三维管线模型，从不同方位直观了解各区域管线分布情况，便捷地获取地下管线的平面位置埋深、走向、连接关系等信息，这是基于MapGIS三维管线建模工具展开的应用场景，将隐蔽的地下管线信息“搬”出来直观呈现，赋能城市管网建设管理。
通过MapGIS三维管线建模工具，用户可以在二维数据准备就绪后，快速地生成三维管线模型，省去了人工建模拼接管段模型的繁琐工作；而且，生成的三维管线模型，既能看到管线模型的三维空间信息，也能看到管线模型的各种属性参数信息。通过该管线三维建模工具，只需确保提供标准化的二维管线数据，即可批量生产三维管线模型。
图 MapGIS建模工具-二维数据

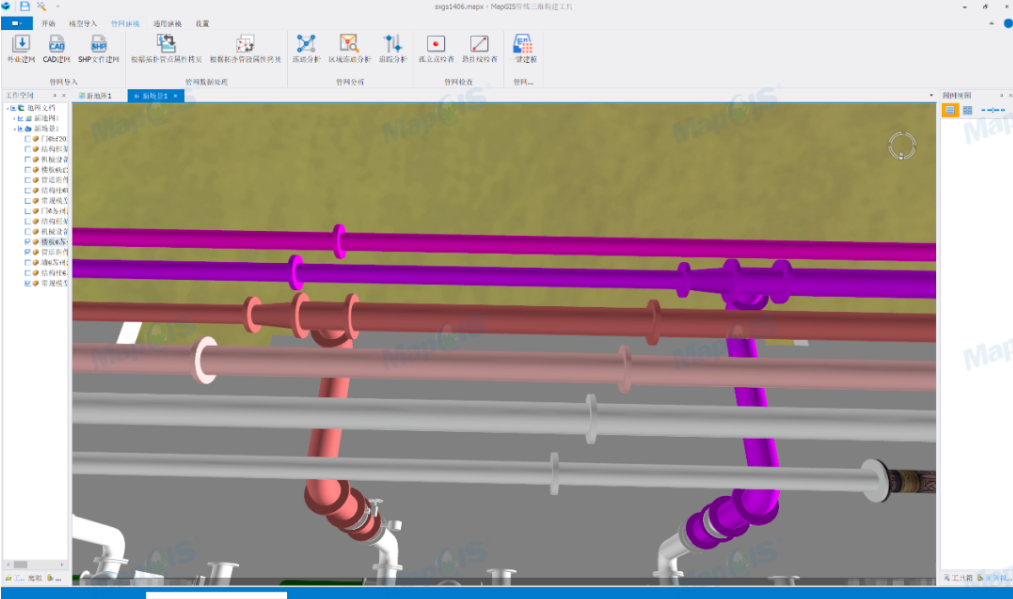

图 MapGIS建模工具-三维模型
一键式驱动建模，无需人工干预
地下管线建模工作通过自动化建模工具完成三维管线自动建模，支持管网数据批量建模、管点设备批量建模，建模过程无需人工干预。先对入库的二维数线数据进行标准化处理，单图层建模一键式完成模型构建，多图层建模可以通过管网建模方式，对管网内的连接特征点、管井、管段等多个图层同时进行建模。建模工具根据标准规范设计，确保供水、燃气、排水等各类模型成果符合国家标准。

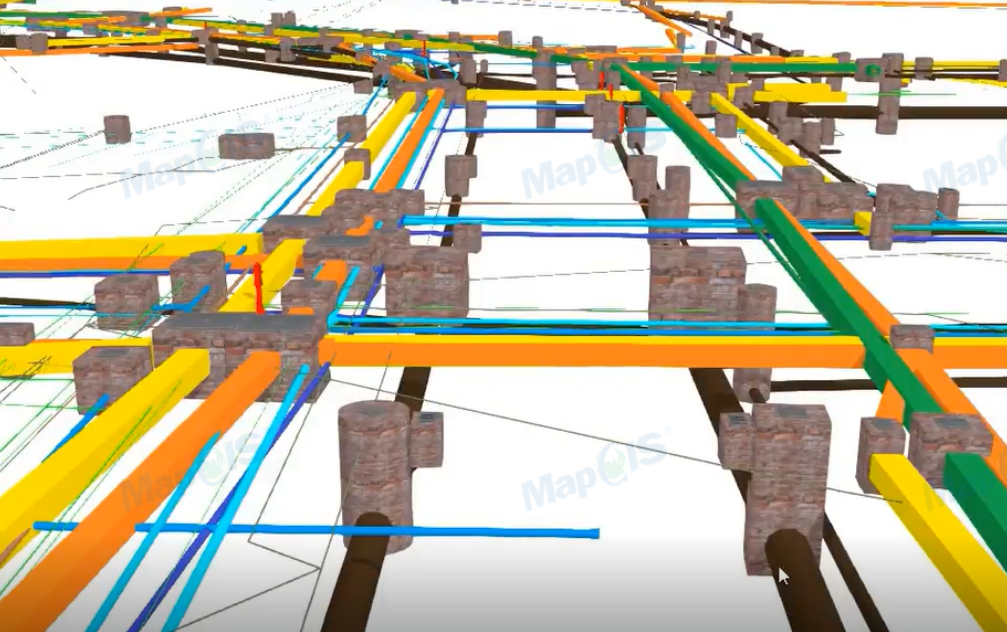

图 管网建模效果展示
精准快捷的建模方式，保障管线模型动态更新
针对管线动态更新和数据标准的变更需求，地下管线自动三维建模工具采用可配置、可扩展、可独立运行的技术思路开发建设。可以满足不同类型管线、管沟、管块的高效建模和良好的模型表达效果，工具采用预设管线、管点符号库的方式，在工具内预置丰富的符号类型，且符号库可按需扩展，自定义配置其材质、颜色等信息。

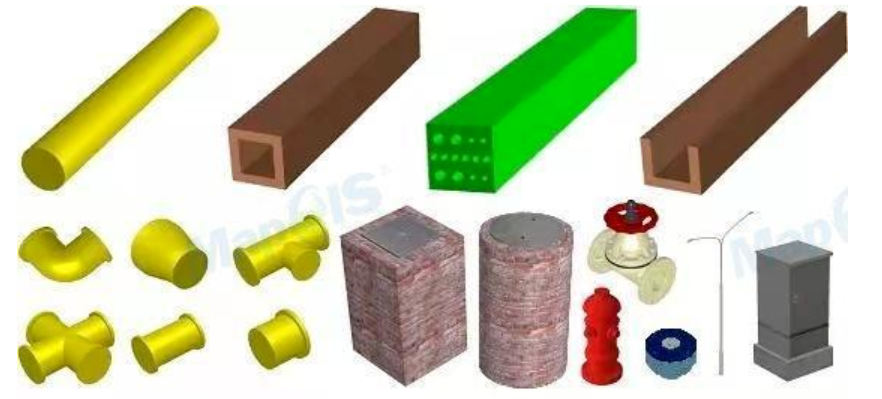

图 管网模型库
统一坐标体系，与地面景观模型精准叠加匹配
MapGIS平台支持3DMax建模、BIM模型、倾斜摄影等多种类型的三维建模软件数据导入。地下管线三维建模工具生成的三维管网保留原始坐标信息，确保二三维管网数据在同一坐标系下，从而保障三维管网无缝衔接并吻合地上模型、正射影像、地形图等配套GIS数据。在同一三维场景内，同时显示地下三维管网模型以及该区域的地上三维景观，实现精准匹配。

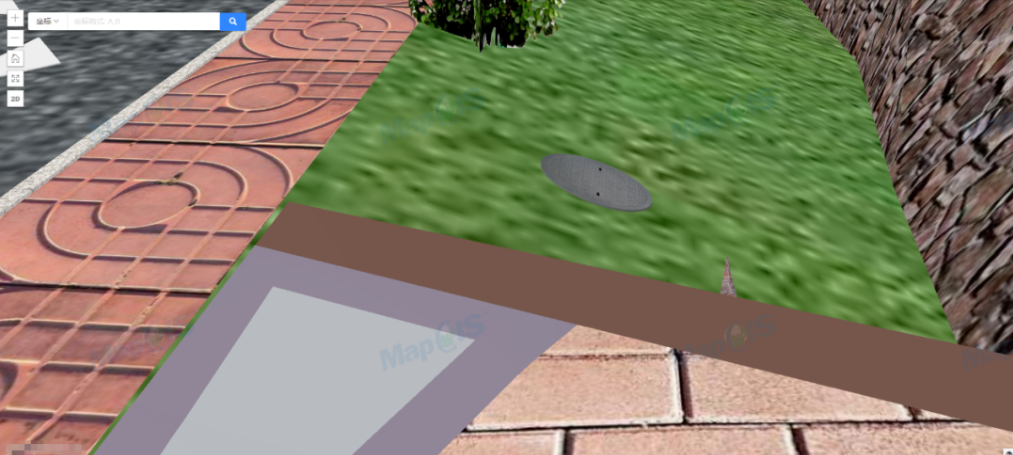

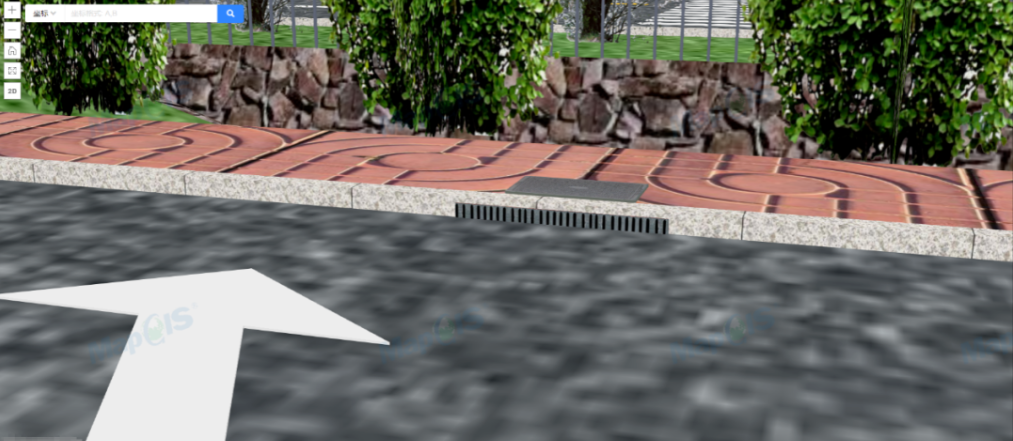

图 雨水篦与地面三维模型精准匹配
图 坡面污水井模型与地上三维景观模型精准叠加
地下管线拓扑建网，支撑三维分析应用
所谓“建网”是指建立管线和管点设备之间的连接关系，即记录每段管段的两端点分别与哪些管点设备相连，每个管点设备与哪些管段设备相连，以及各管点的设备功能属性。MapGIS平台依托二十余年在二维管网建设领域积累的算法，同步构建三维模式下的管网拓扑关系，可有效支撑三维场景下的分析功能，包括爆管分析、开挖分析、覆土埋深分析、淹没分析等，保证上层管网深化应用的开展。

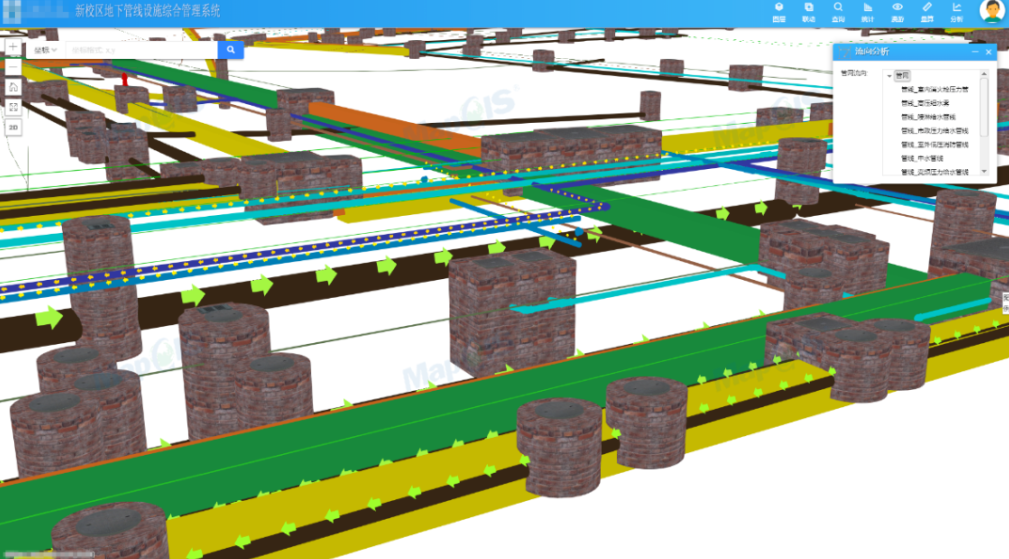

图 流向分析
模型数据标准化，开放共享
通过地下管线三维建模工具可快速构建地下三维管线模型，形成统一格式、统一空间参照、样式、图例、统一数据分类和编码标准的地下管线三维数据库，系统支持导出obj通用格式管网模型数据，支持各类3D建模软件的互相导入导出，充分满足各管网管理单位对数据的通用性和兼容性需求。
MapGIS三维管线建模工具可批量将二维管线生成三维管线模型，无需手动建模，省去数据制作成本且维护简单。并且实现了地上地下一体化展示，将地表DEM模型、三维景观模型、全景影像、地理底图及地下三维综合管线模型进行集成显示，构建多层次立体三维模型，为综合管线建设、管理提供真正的三维可视化平台，维护城市生命线稳定运行。

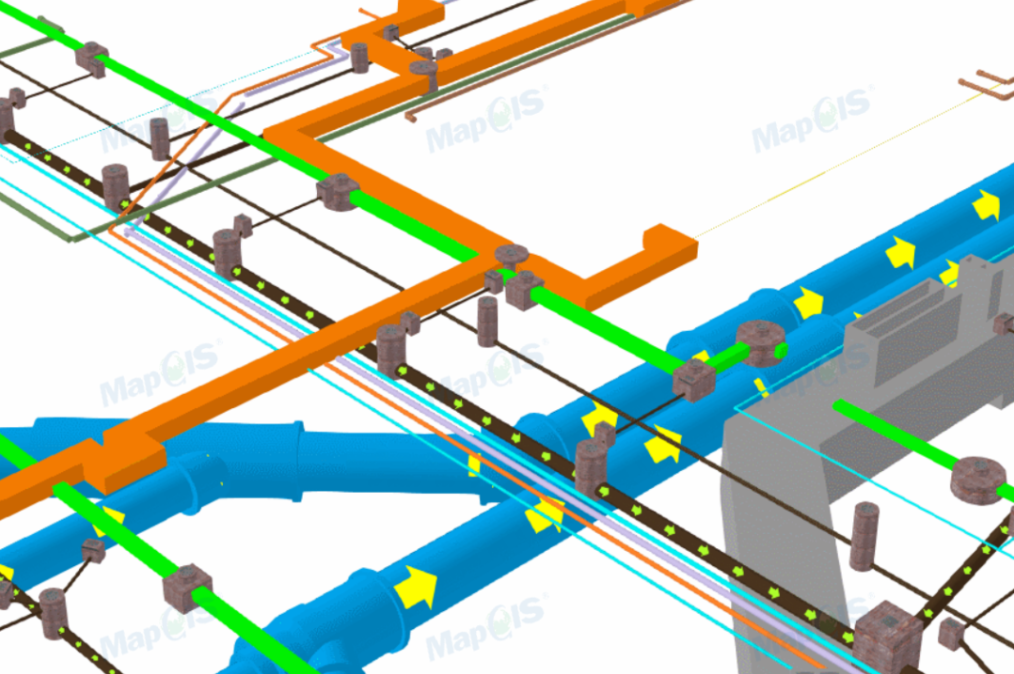

图 地上地下一体化（地面半透明显示效果）
