看透“海底两万里” ——MapGIS海图模块

发布时间:2022-01-07 阅读量:26


21世纪是海洋的世纪,随着科技水平的提高,人类的海洋开发能力亦随之提升,从过去的“通舟楫、兴渔盐”,发展到现在海洋矿产资源开采、海水养殖、海水淡化、海水综合利用、海洋空间利用……海洋已经成为人类社会赖以发展的资源空间,成为高质量发展的战略要地。海洋经济的发展前途无量,必须将关键技术的自主创新作为重要抓手,现代海图作为海洋区域的空间模型、海洋信息的载体和传输工具、海洋分析的依据,已成为探索海洋必须的关键技术之一,在海洋开发利用的各个领域都有重要的使用价值。

MapGIS 10.5 Pro的海图模块支持国际海道测量组织(International Hydrographic Organization,IHO)制定的S-57(IHO水道测量数据交换标准)、S-52(电子海图显示标准)、S-58(电子航海图有效性检核标准),提供了对标准电子海图(ENC,Electronic Navigational Chart)进行数据管理、查询、更新、海图标准化显示、数据检查、发布等一系列功能,为海洋开发利用提供技术支撑。


MapGIS电子海图

一、强大的海图数据管理能力

MapGIS海图模块提供强大的海图数据管理能力,支持对海量海图数据的高效集中管理、快速检索、灵活分发,并支持各种海图产品制作。

01支持基于S-57数字海道测量数据传输标准的海图数据(*.000)的导入、导出和更新。

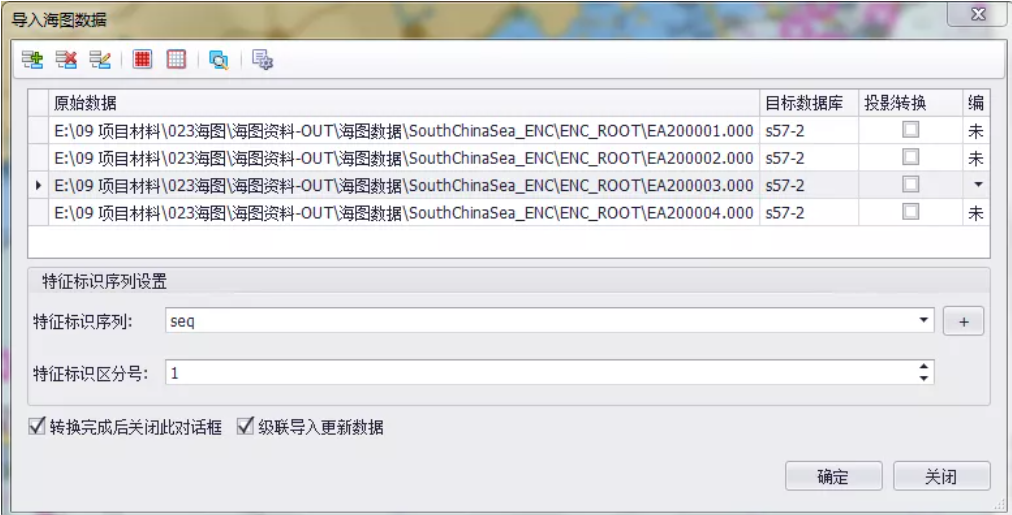

S-57海图数据导入展示

02提供丰富的信息检索功能,支持根据空间、属性等条件对海图数据进行信息检索。

03支持基于关系数据库、分布式数据库的存储与管理,支持与传统陆图一体化管理。


海图数据信息查询

二、灵活、丰富的海图编辑

01提供丰富的海图编辑工具,灵活、方便地编辑海图物标对象的空间与属性信息。

02支持海图和陆图数据的一体化编辑。

03支持基于S-57海图更新包的自动化更新。

三、高效精准的海图数据检查

海图数据在生产编辑时,难免会产生数据质量问题,并且在生产过程中由于生产效率问题也不可能进行实时数据检查,为保障海图数据的质量,避免因数据质量问题而带来的数据使用和航海安全隐患,必须对海图数据进行严格的检查。

01支持S-58海图数据检查标准。

02提供对海图数据的空间拓扑检查、拓扑重建等丰富的数据检查手段。

03以所见即所得的方式进行检查结果的展示并辅助纠错。

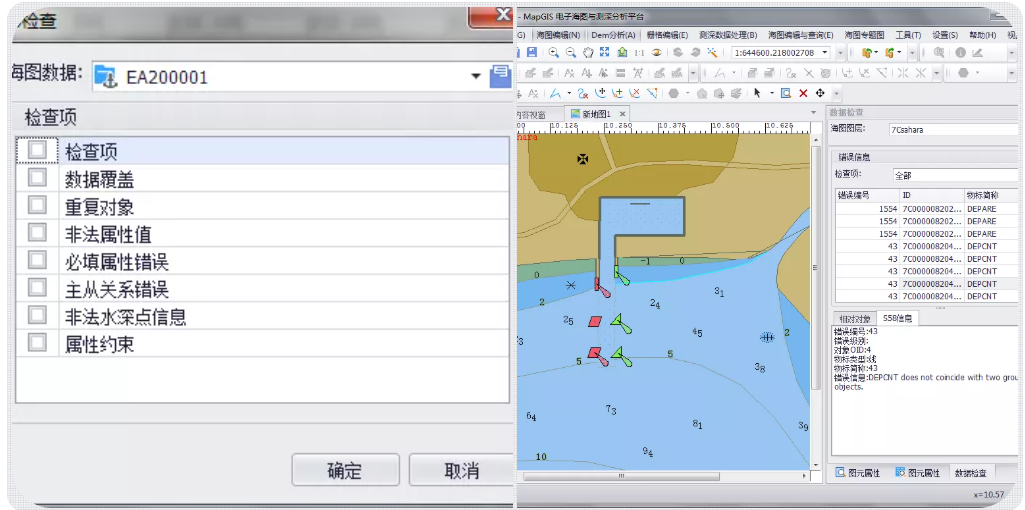

MapGIS海图检查

四、标准化、多样化的海图可视化

01基于S-52电子海图标准,提供丰富的标准化符号和海图显示类别,包括多种颜色模式、水深效果等。

02支持多样化地过滤显示选项,根据不同场景灵活配置。

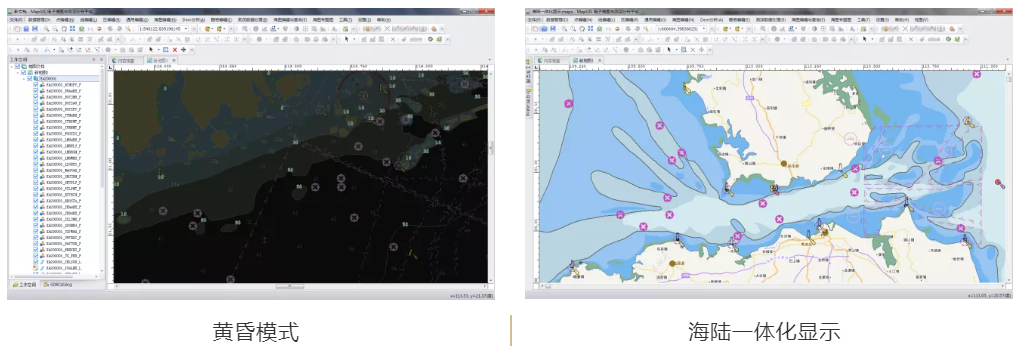

03支持海陆一体化显示。

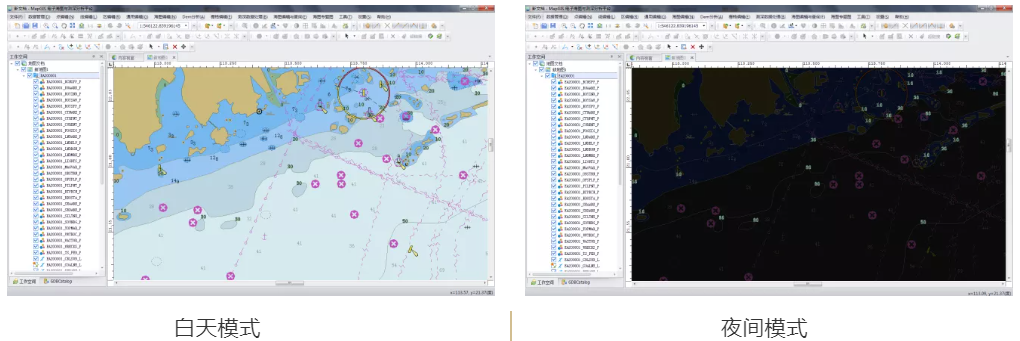

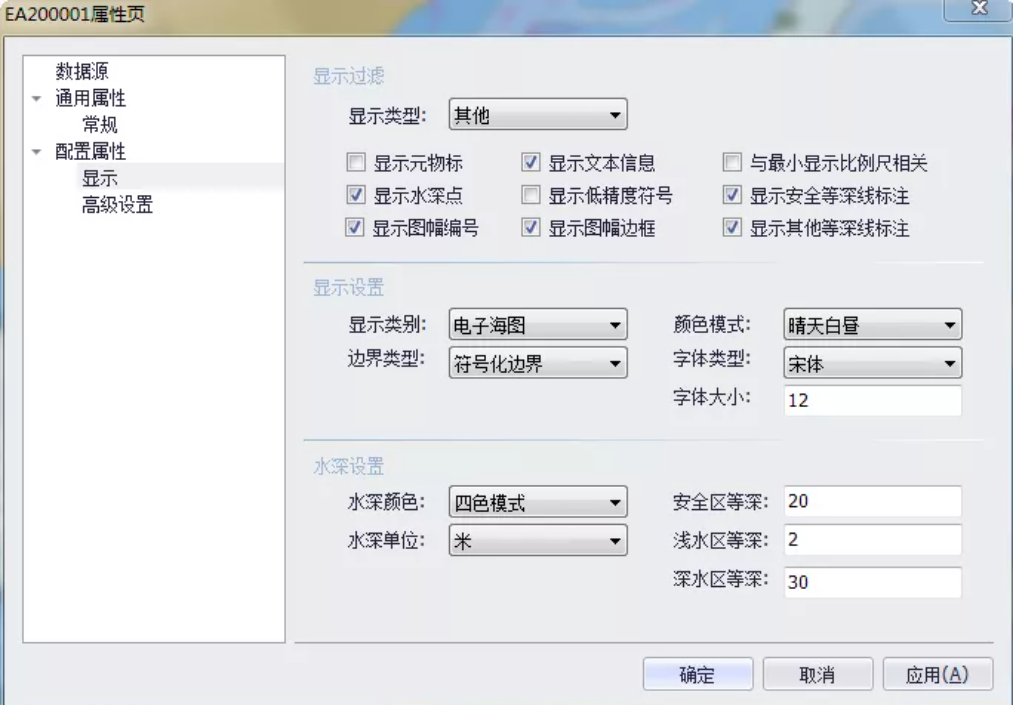

海图显示设置




五、专业多元的海图专题表达

MapGIS海图模块提供专业多元的海图专题制图表达,支持分层设色专题图、海底底质图、等值线注记图、晕眩图、明暗等值线图等专题海图的生成。

01支持根据不同的水深深度,对水深区普染不同的水深颜色,实现用一定的色相、色调表示海底地貌的效果

02支持依据《中国海图图式》中的底质类型设计专题符号体系,依据输入的底质数据生成底质专题图;实现通过海底底质数据类型,关联不同的底质符号进行渲染。

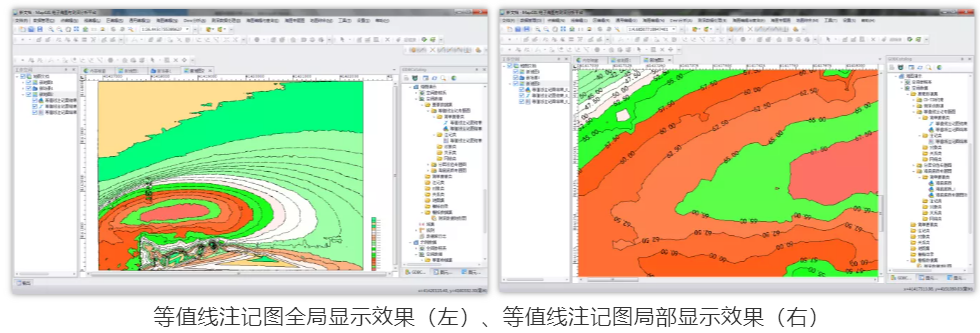

03支持基于测深点/等深线DEM数据生成等值线注记图。

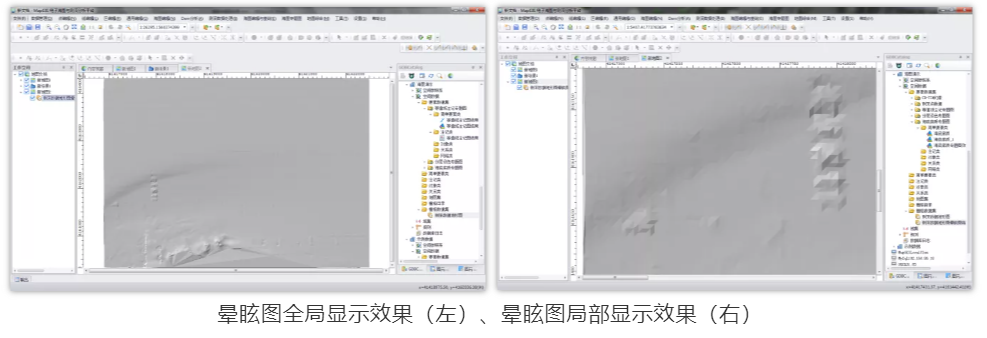

04支持基于测深点/等深线DEM数据生成晕眩图。

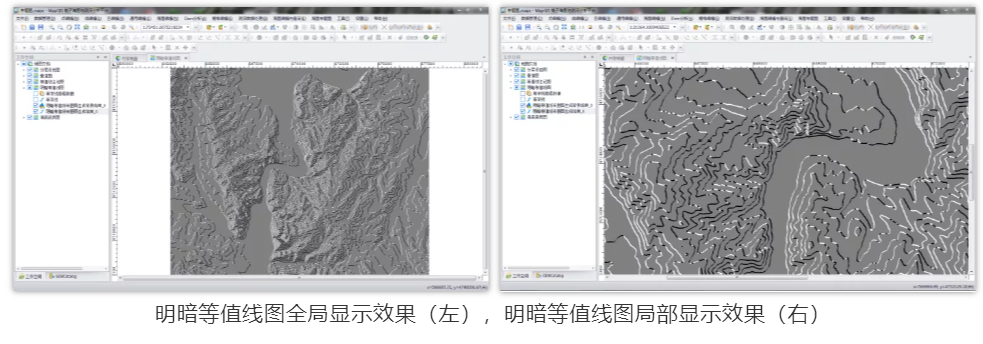

05支持基于DEM数据和根据DEM等值线追踪得到的等值线数据生成明暗等值线图,支持通过增加等深线图形立体效应的方法表示海底地貌,直观、立体。





六、二三维一体化的海底地形表达

MapGIS海图模块除了支持标准电子海图的功能外,还结合三维建模、三维可视化的技术,支持快速构建海底三维地形和逼真展示,为海洋测绘、港口管理、航道管理等业务提供辅助分析决策支撑。

01支持电子海图和海底地形的一体化融合。

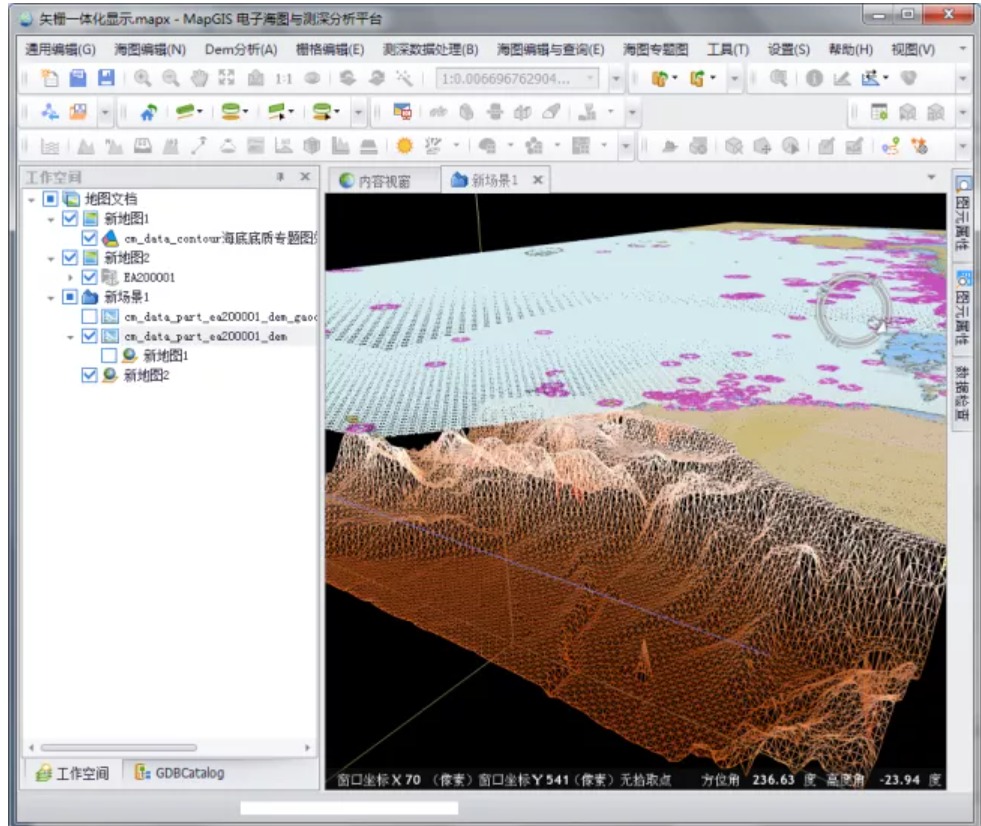

海底地形和电子海图的叠加

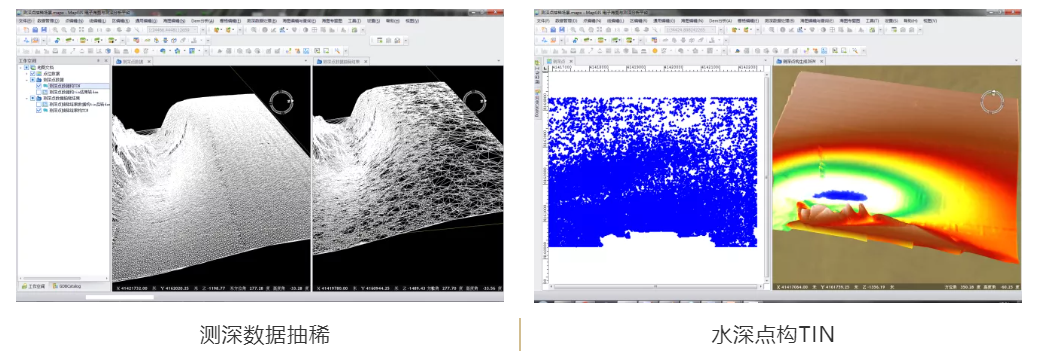

02提供对测深数据的处理,支持数据抽稀、测深点构TIN等功能。


七、便捷的海图共享发布能力

MapGIS海图模块提供便捷的海图共享能力,支持按电子海图标准发布为OGC、MapGIS的地图服务。

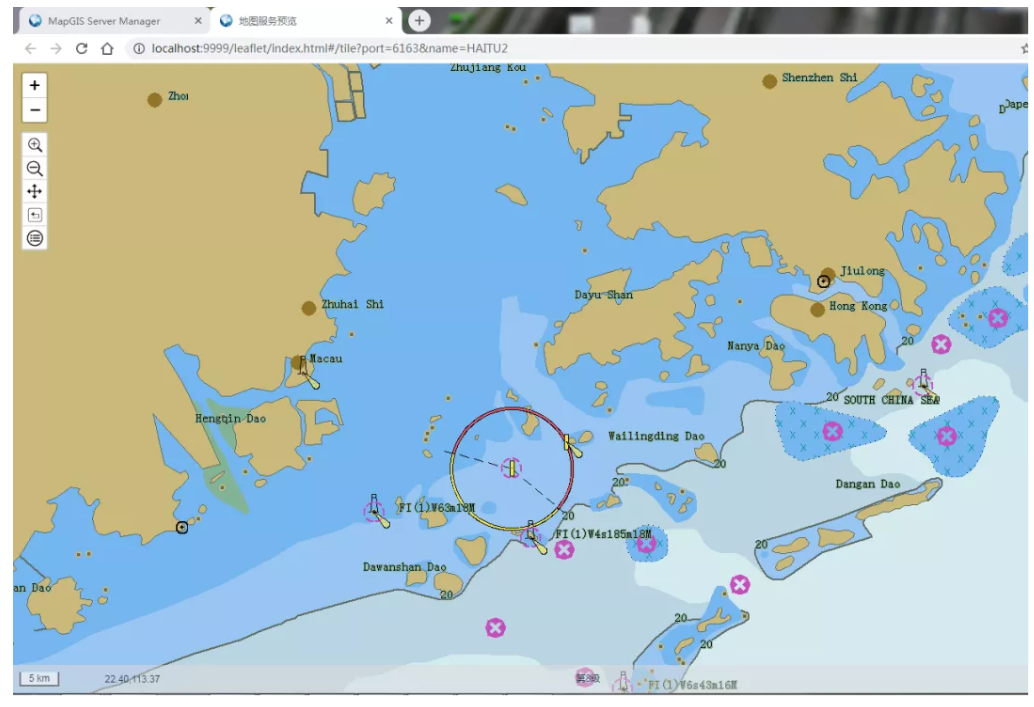

海图服务

海图是海洋测绘、海洋调查和研究的主要成果,更是海洋开发利用的重要工具,广泛应用于航海、海洋工程建设、海洋调查和科学研究、海洋资源开发、海洋划界及海洋军事活动等领域。MapGIS海图模块基于GIS平台来提高海图数据的生产效率、提升海图数据的管理和处理能力,进一步挖掘和利用海图相关数据的价值,为海图生产、管理和分发、应用等场景提供了高效的解决方案。
