MapGIS产品锦囊——获取数据节点坐标信息三步“走”

发布时间:2021-11-30 阅读量:23


当当当,各位小伙伴,小编带着神奇的产品锦囊来啦。相信大家在做测绘图、施工图时都会因为坐标信息而伤脑筋,但是逐个输入的做法又会耗费大量时间和人力,那么有什么方法可以省时省力地获取坐标信息呢?今天,小编带给大家一个方法——利用MapGIS软件批量提取线数据的节点坐标信息。

软件版本:

本次操作会使用到MapGIS 10 for Desktop 高级版 X64,

下载链接:http://smaryun.com/goods.php?id=2207

一、沿线布点

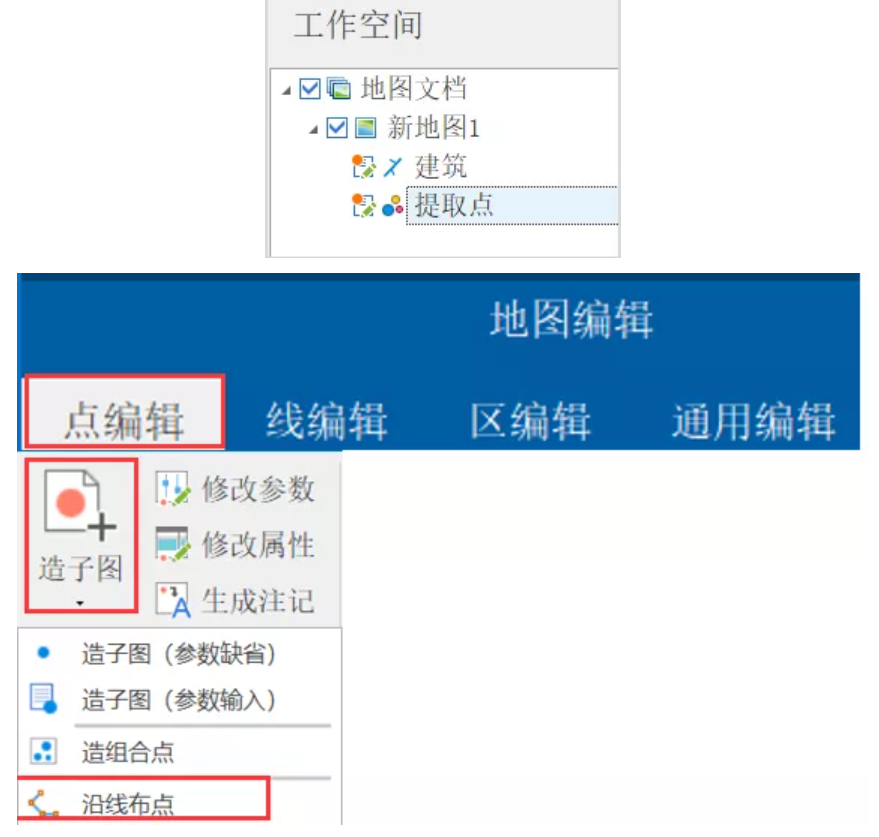

01在工作空间中,添加“点图层”和“线图层”,将点图层、线图层全部设为“当前编辑”状态。选择“沿线布点”功能。

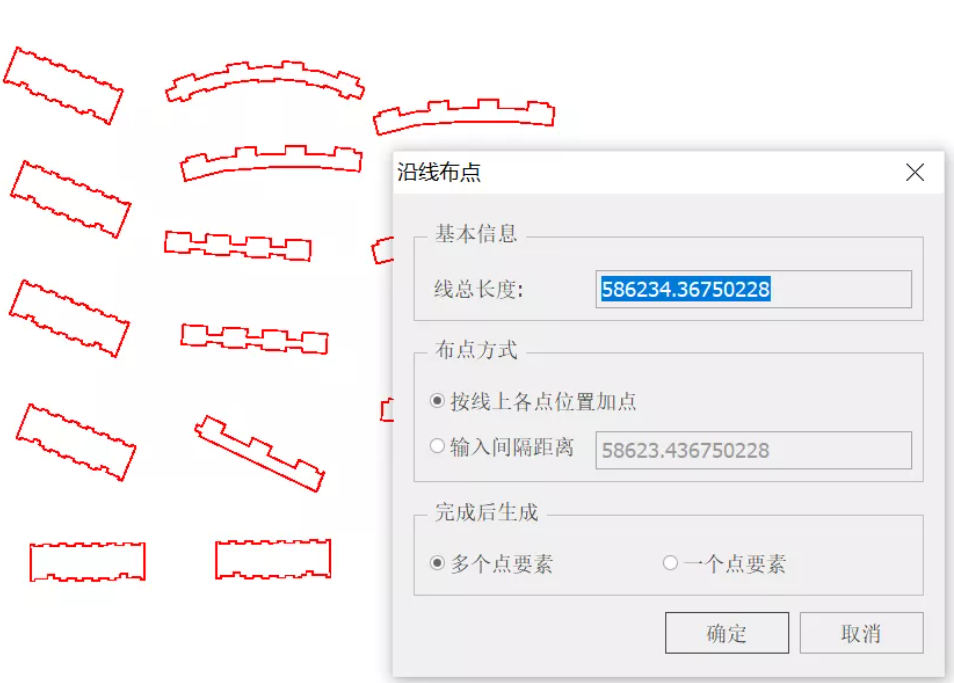

02点选或者拉框选择需要执行“沿线布点”功能的图元。“沿线布点”参数可默认,也可自定义输入。


【布点方式】:“按线上各点位置加点”即在线段各节点处加点;“输入间隔距离”即根据输入的距离在线上加点。

【完成后生成】:“多个点要素”即生成的各个点为独立的点图元;“一个点要素”即生成的多个点图元为一个组合点。

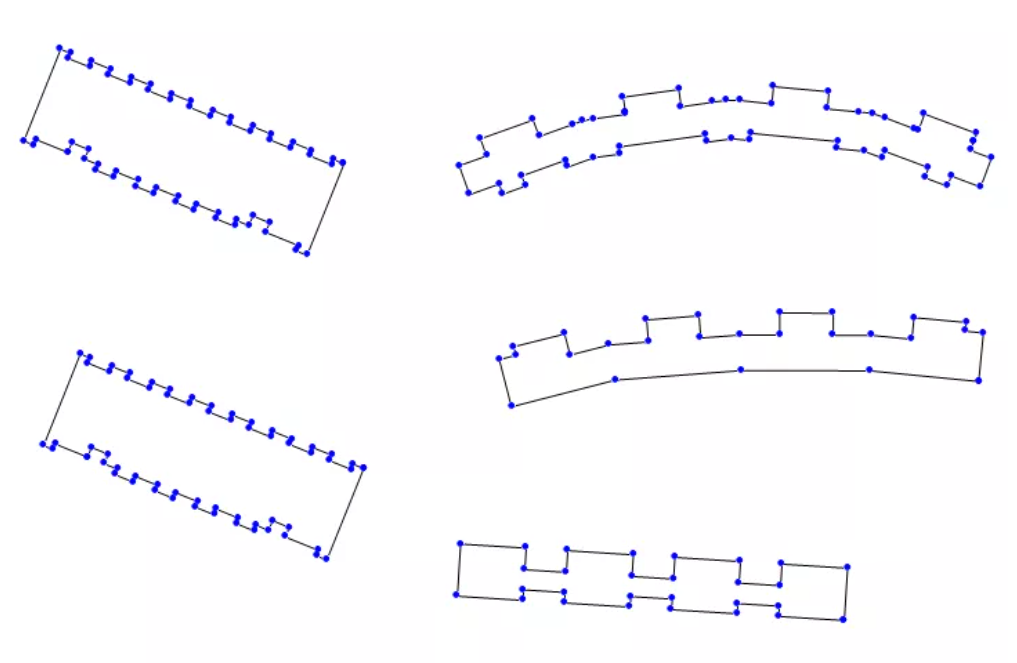

03得到提取的点数据。


二、坐标属性化

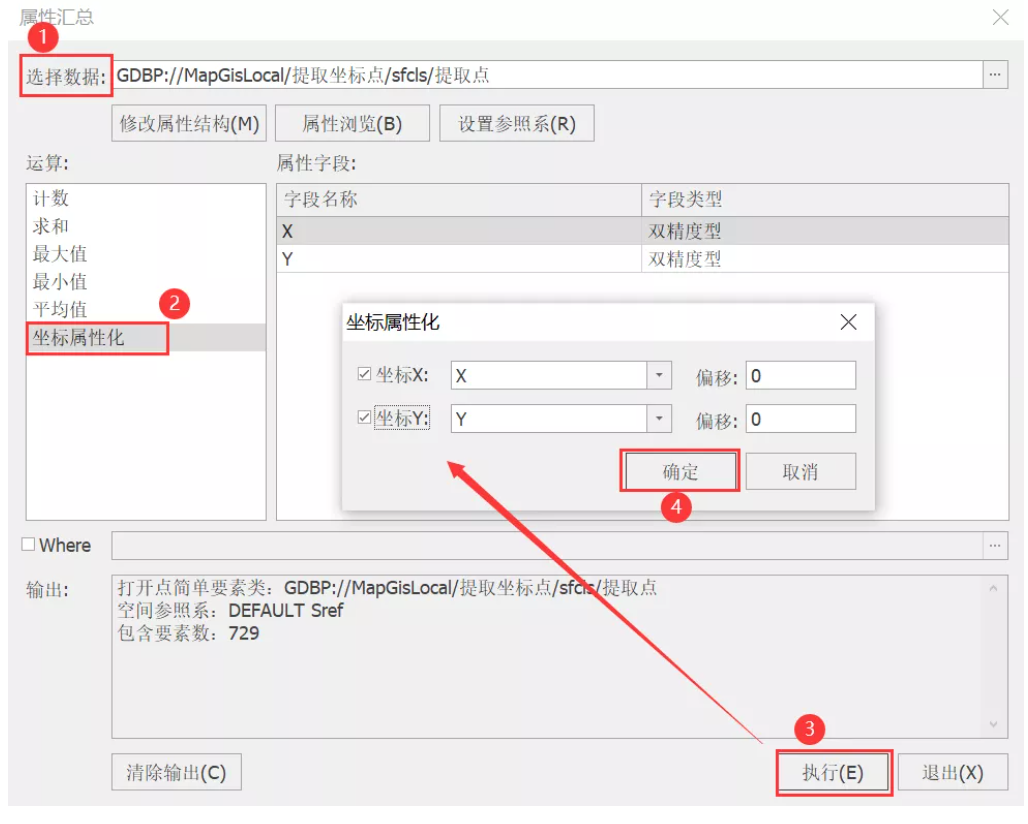

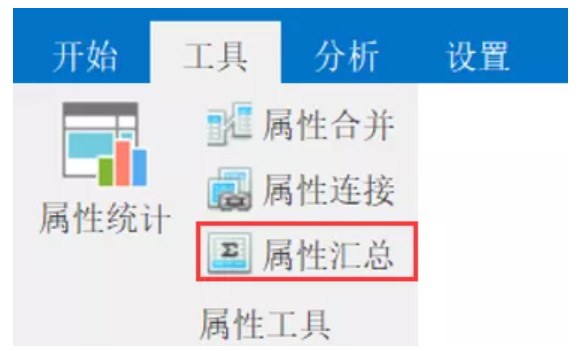

01选择“工具”→ “属性汇总”。利用“坐标属性化”,赋予各点坐标值。需保证属性结构里存在X、Y字段,类型为双精度。



02坐标属性化前后对比。

坐标属性化前:

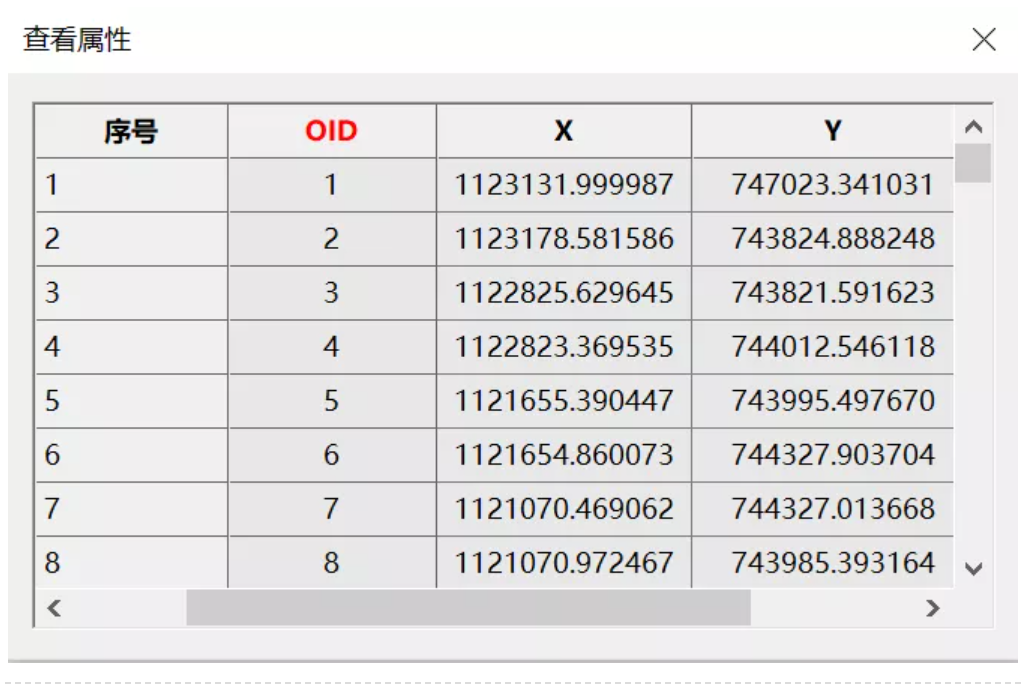

坐标属性化后:


三、导出坐标信息

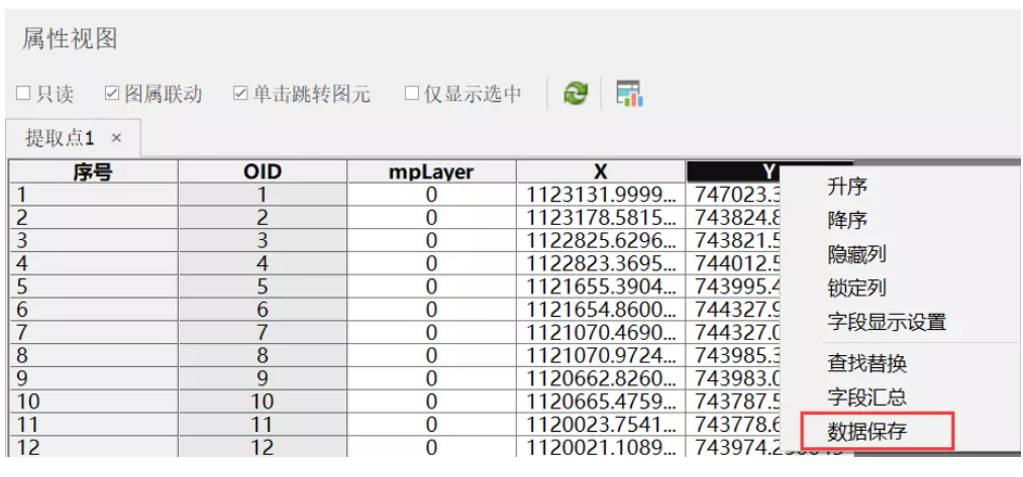

01右击点图层,选择“属性”。打开点图层的属性视窗,右击属性字段,选择“数据保存”。

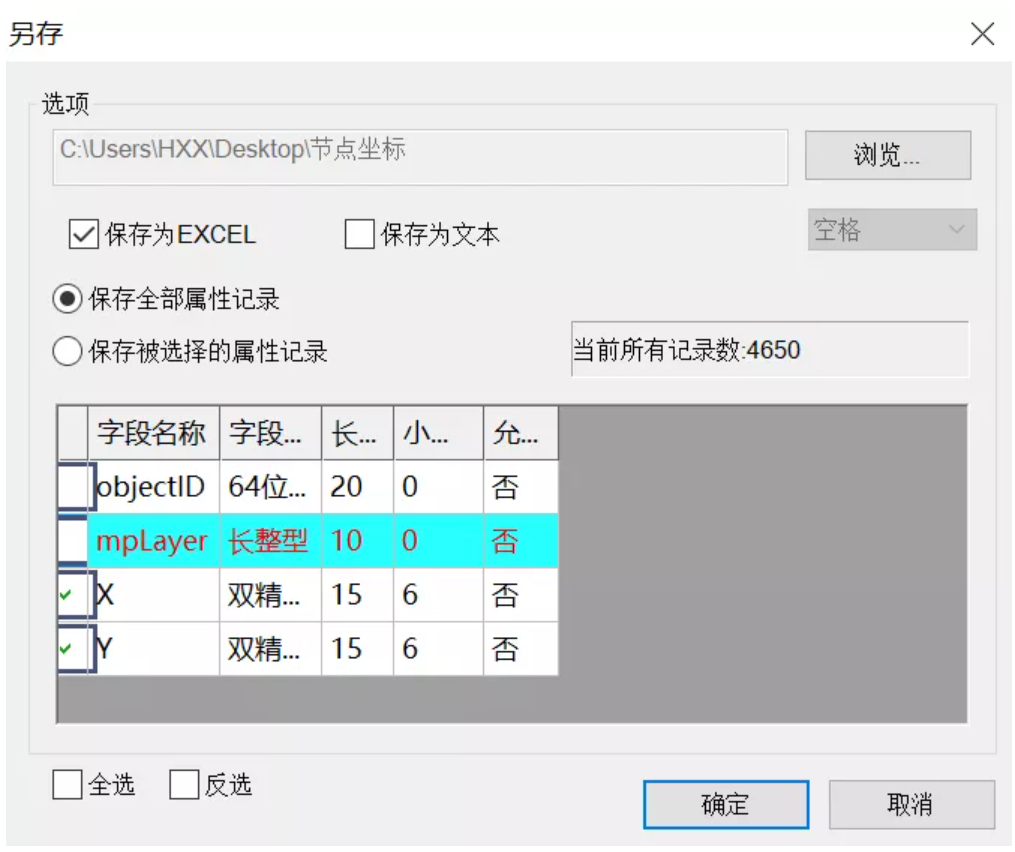

02设置相关参数。包括选择保存类型、需要保存的字段。

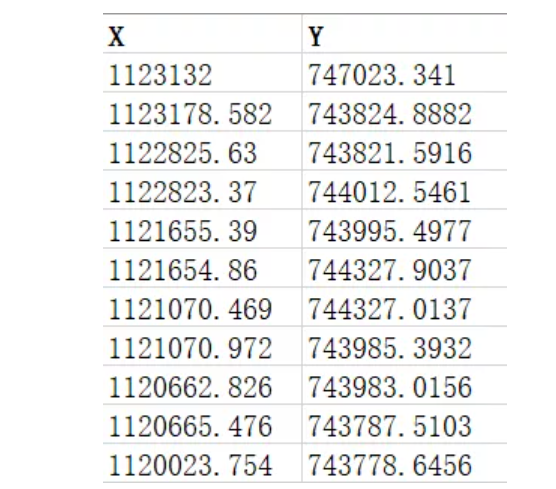

03结果预览。


以上就是获取节点坐标的操作流程,心动不如行动,赶快一起操作起来吧!

此篇文章也会在云听发布,大家可以关注一下司马云云听动态http://smaryun.com/cloudlisten/,每天都有问题更新,资源多多,也有往期经典内容——M3D缓存、等值线提取、制图成果转换,等你回顾!有问题记得在下方评论区或者云听评论区留言哦,小编将会根据大家的留言信息准备下期内容。
