实操指南!异构GIS平台制图成果一键迁移

发布时间:2021-11-19 阅读量:12


地图是地理信息应用最重要的信息承载方式,地图和数据构成了GIS的基础。随着GIS不断普及,应用领域和应用范围不断拓宽,在实际的项目建设中,为了更好的管理数据资产,经常会涉及到不同GIS平台之间数据成果的转换,最常见的就是制图成果数据的转换。由于成果数据包含更多制图属性,相较于普通空间数据迁移而言,转换更加困难,尤其是涉及符号样式、地图可视化效果的无缝迁移一直是行业痛点。

由于各GIS厂商在符号系统上一般都有各自不同的实现方式和模型概念,从而导致制图符号的自动化转换长久以来都是GIS数据迁移方面的难题。为解决这一问题,MapGIS依托多年在制图领域的经验,提供了全套异构GIS平台成果迁移方案,为GIS制图成果的快速迁移提供了可能。

MapGIS推出的ArcGIS制图成果转换工具,可将ArcGIS配置好的地图文档(*.mxd)直接转换为MapGIS的地图文档(*.mapx),将ArcGIS的样式库转换为MapGIS的样式库,完成符号和可视化表达的完美对接,帮用户解决地图成果转换的难题。

软件版本

本次操作会使用到MapGIS 10 for Desktop 高级版 X64(10.5.0.10或以上版本)、ArcGIS(ArcMap 10.2或以上版本)。

MapGIS软件下载链接:

http://www.smaryun.com/goods.php?id=2207

配置插件

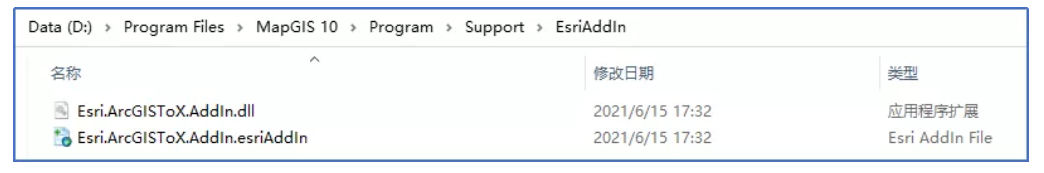

此功能所需插件在MapGIS安装目录下,使用前需要在ArcMap中配置并启动该插件。插件存放位置为“\Program\Support\EsriAddIn”。

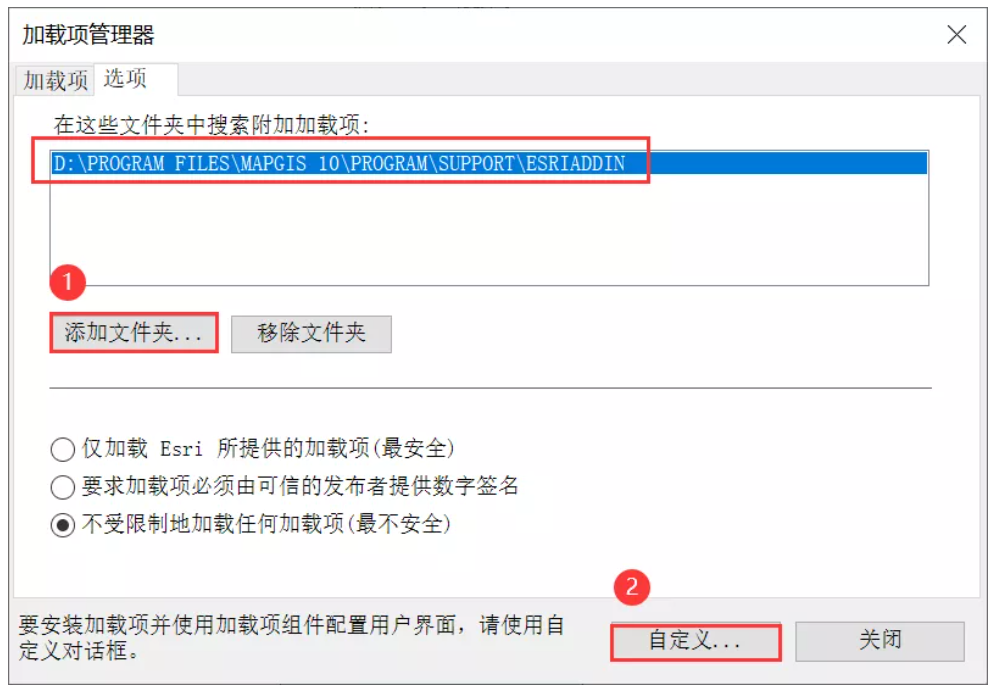

1启动ArcMap,点击菜单自定义 → 加载管理项。在【选项】页中点击【添加文件夹】按钮,添加“Esri.ArcGISToX.AddIn.dll”插件库所在的文件夹;

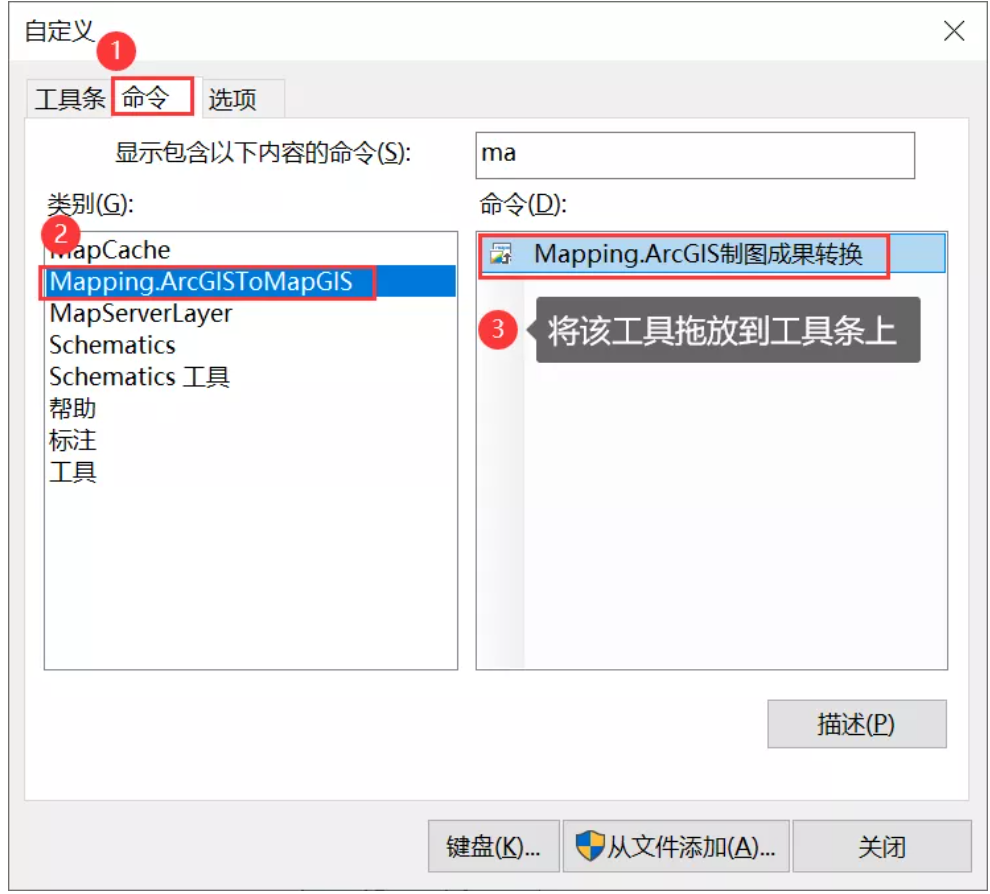

2点击【自定义】按钮,进入如下对话框,在【命令】页面找到Mapping.ArcGISToMapGIS功能,将该工具拖放到工具条上;

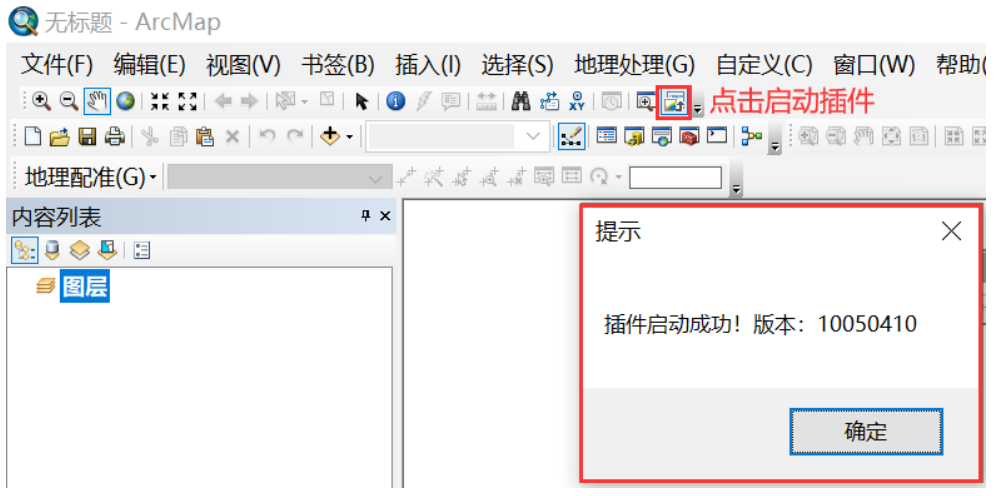

3启动Esri.ArcGISToX.AddIn.dll插件:在工具条中点击启动插件,提示“插件启动成功”表明插件已成功启动。


制图成果转换

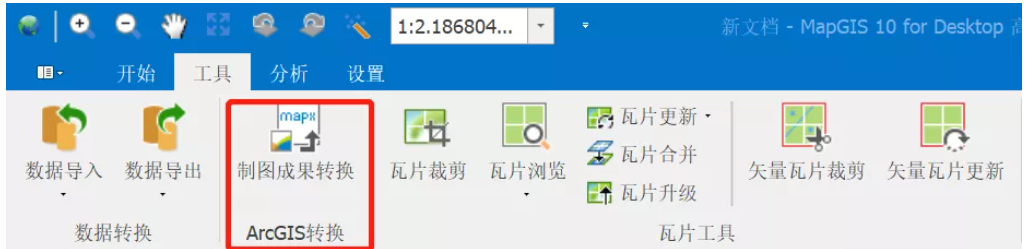

打开MapGIS Desktop,在工具菜单栏中打开【制图成果转换】工具;

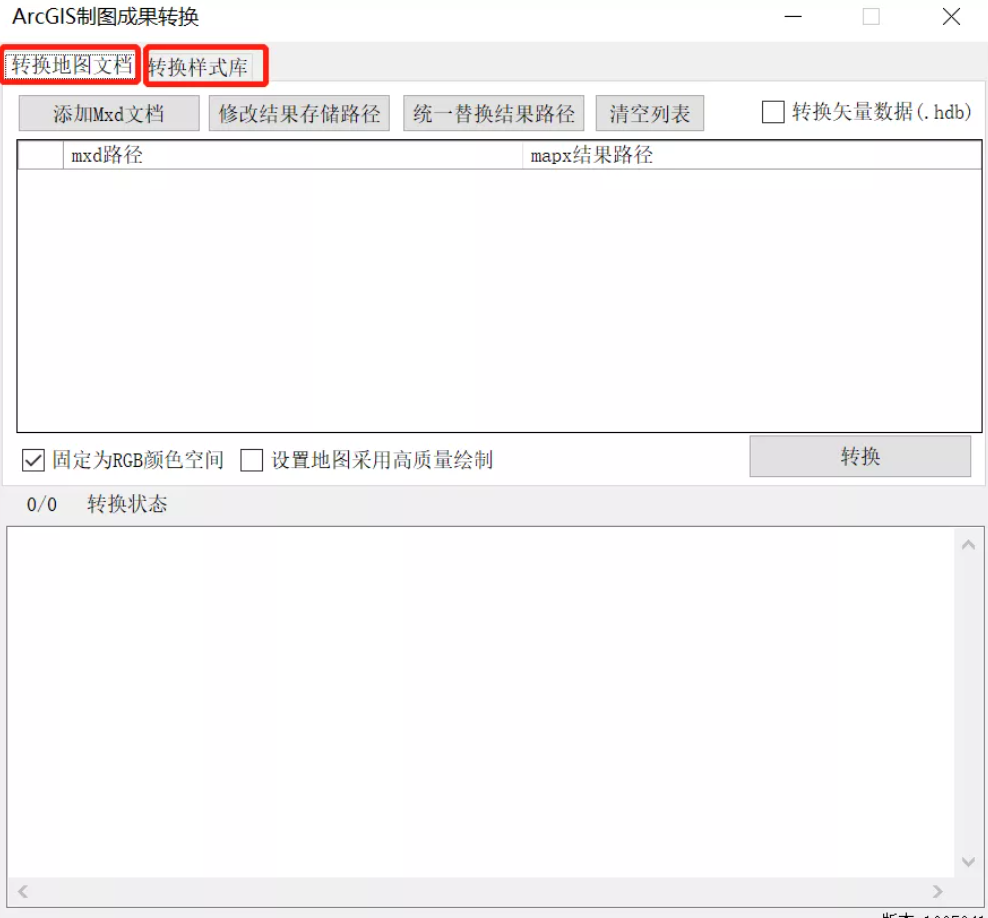

该工具包含两部分功能:

①地图文档转换:将ArcGIS的地图文档(mxd格式)转换到MapGIS的mapx文档(同时支持将mxd中的矢量图层数据转换到MapGIS的hdb数据库中);

②样式库转换: 将ArcGIS的样式库style文件转换为MapGIS样式库。


地图文档转换

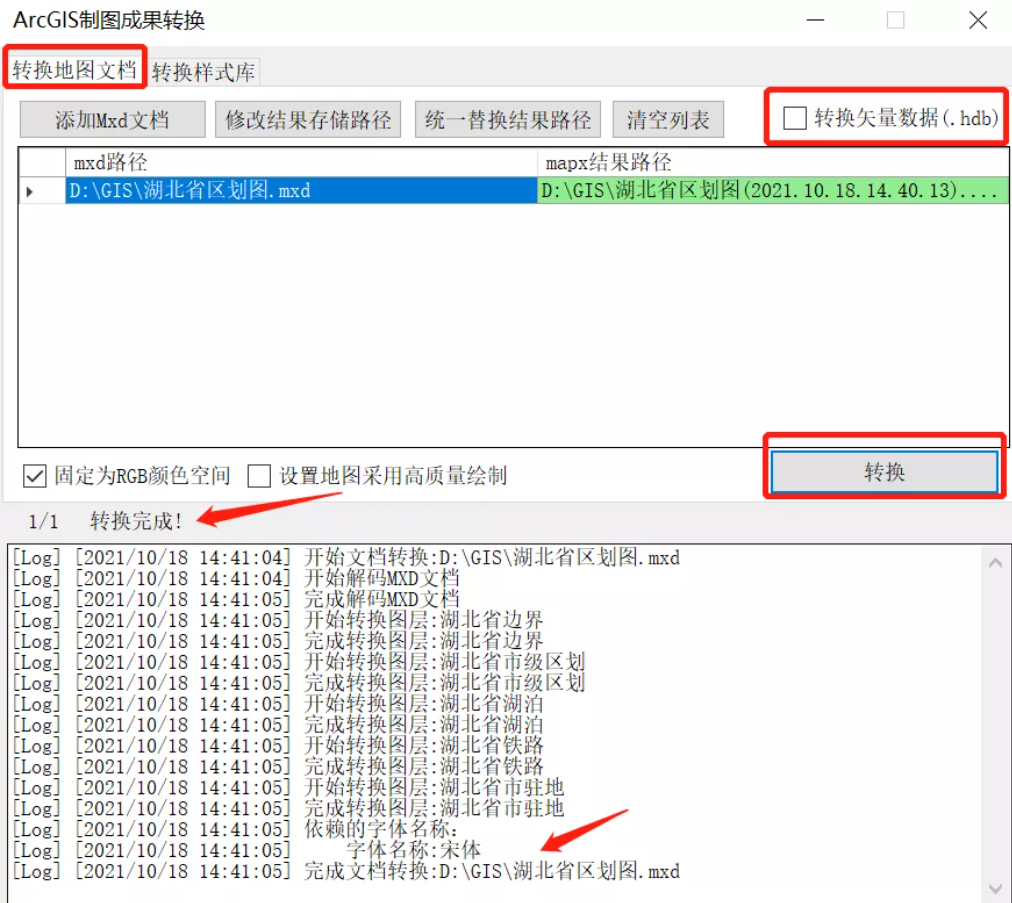

点击添加mxd文档,选择需要转换的ArcGIS地图文档(*.mxd格式),点击转换,提示转换完成。


勾选转换矢量数据(.hdb)可将mxd文档中所使用的数据转换到MapGIS的hdb数据库中;若不勾选,则不进行数据转换,通过中间件来读取源数据。

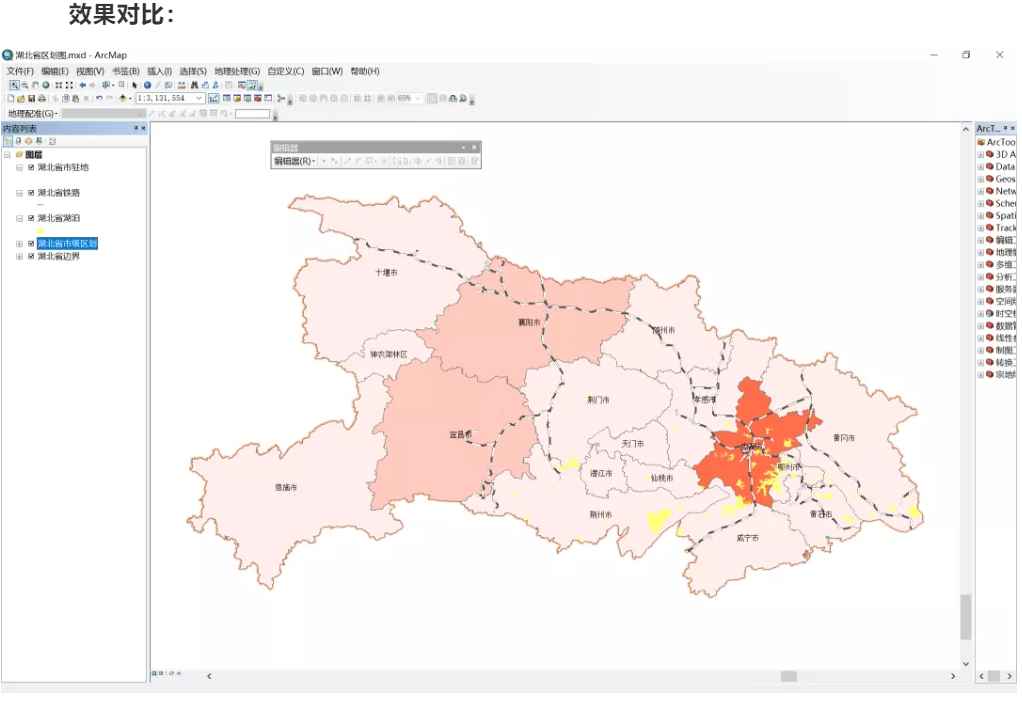

效果对比:


原始ArcGIS中的地图

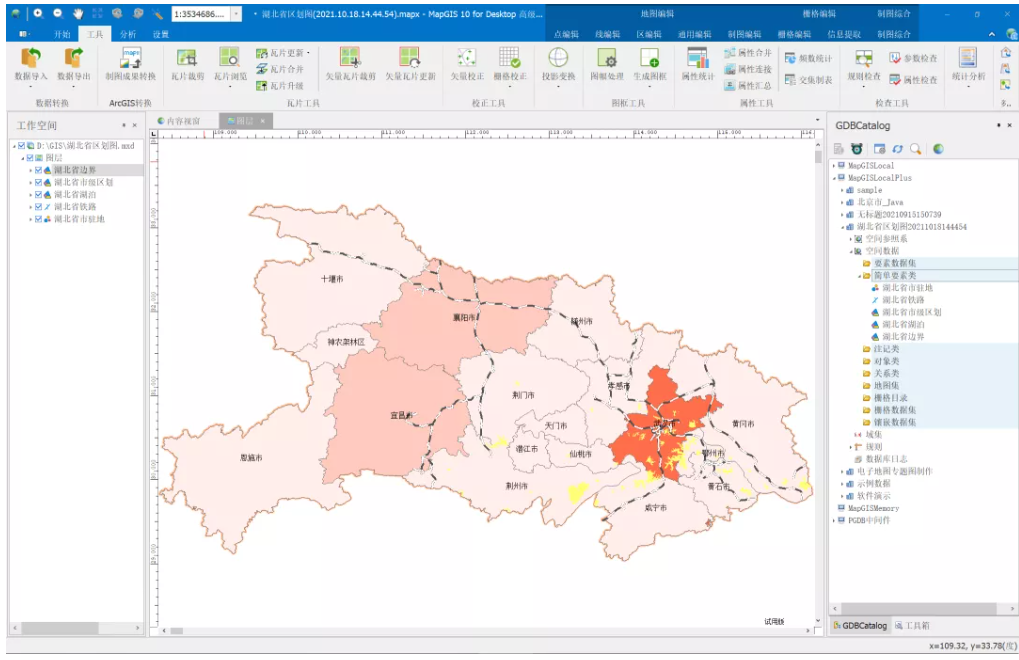

转换后在MapGIS中的效果

样式库转换

在ArcGIS中,符号、颜色等信息通过*.style样式库文件进行统一管理。通过转换工具中的转换样式库功能,可将ArcGIS样式库中的标记符号、线符号、填充符号、色带及颜色等信息转换为MapGIS样式库内容。

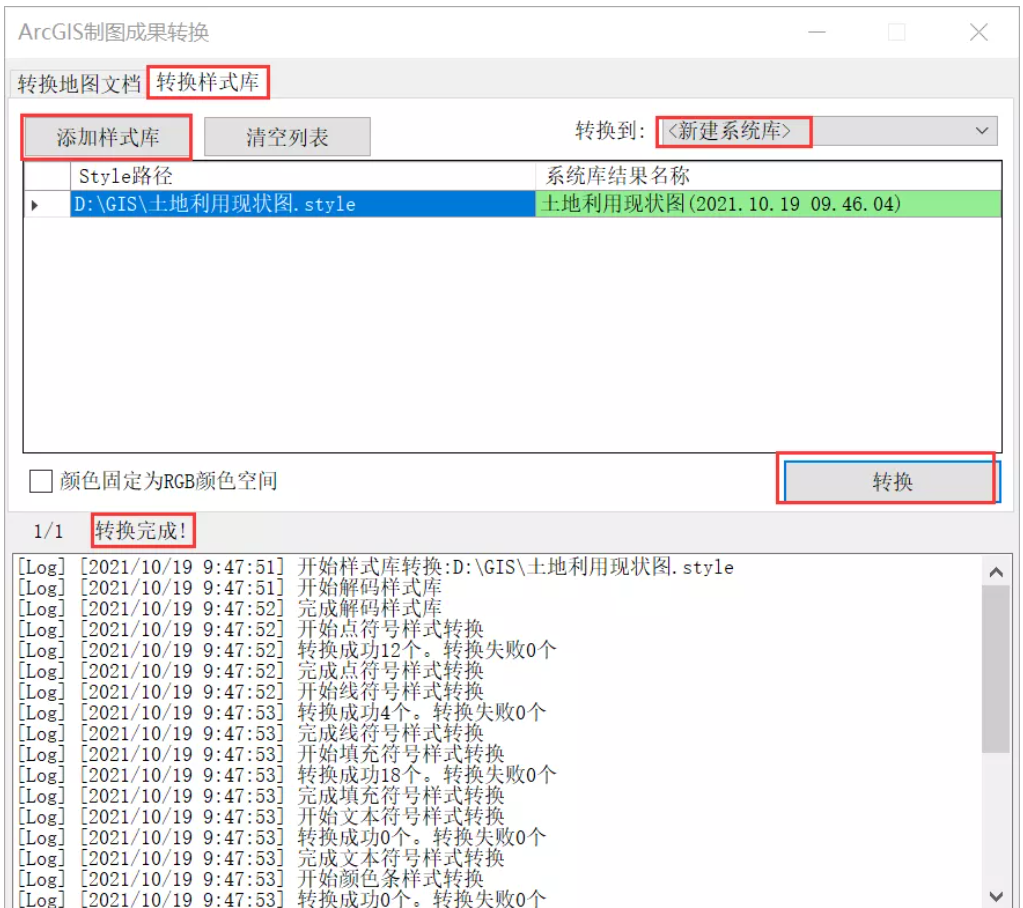

切换到转换样式库功能,点击添加样式库,添加需要转换的ArcGIS的*.style格式样式库文件,点击转换。


在样式管理器中查看结果:


通过MapGIS 10.5地图制图成果转换工具可以将ArcGIS地图文档*.mxd一键转换为MapGIS地图文档*.mapx,空间数据、图层、符号、可视化效果等地图信息一步到位,转换后在MapGIS中的显示效果与在ArcGIS中显示效果完全一致,无需再进行额外的配图工作。

并且支持将整个ArcGIS样式库进行一键转换,方便对做好的符号样式进行整体迁移,大幅减少生产单位的重复工作。

以上,就是ArcGIS制图成果转换功能的介绍,操作非常方便,能大大提高工作效率,减少项目建设过程中对数据处理环节的成本投入,快动手试试看吧。
