MapGIS CIM平台 构筑数字孪生城市时空底座

发布时间:2021-09-10 阅读量:38

一概述

MapGIS城市信息模型(CIM)基础平台(以下简称“MapGIS CIM平台”),突破“BIM+GIS+IOT”技术瓶颈,融合城市地上下、室内外、历史现状未来多尺度、多粒度信息模型,汇聚城市建设、运行、发展与更新的多源实时全量大数据,构建数字孪生城市四维空间底座。

MapGIS CIM平台采用开放和敏捷扩展的云端一体化软件架构,能充分衔接利用现有智慧城市建设成果,提供BIM构件、二三维空间数据和物联感知实时数据的大规模场景化承载渲染能力,全空间地上下一体化空间分析能力和地理大数据智能仿真决策能力,赋能城市“规、建、运、管、服”跨行业多场景应用融合与业务协同,实现城市过去可追溯、现在可感知、未来可推演的“超能力”,助力城市高质量可持续发展。


二软件架构

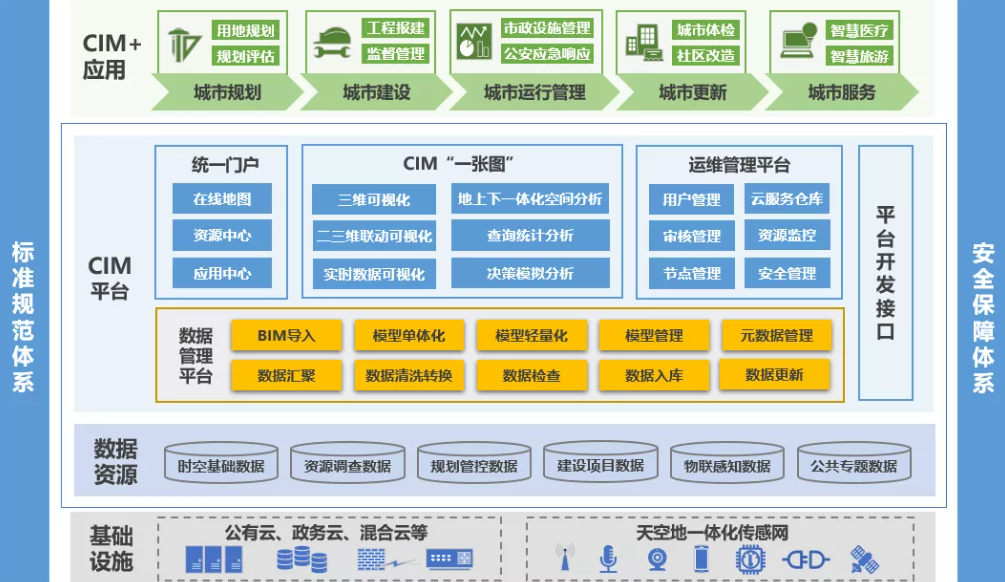

MapGIS CIM平台以数字孪生城市总体规划为蓝图,搭建业务与数据、技术、应用有机耦合的开放可扩展架构;以数据融合为主线,实现基础地理信息、三维模型数据、规划现状数据、运管业务数据、实时感知数据等城市全量信息的匹配关联与组织管理;立足全空间GIS,聚合“GIS+BIM+IOT”服务,构建全域全时全空间、动态立体、信息丰富的智慧城市数字底座。MapGIS CIM平台主要由CIM数据管理平台、CIM统一服务门户、CIM可视化分析“一张图”、运维管理平台和平台开发接口组成,平台总体架构如下图所示成。


三特色功能

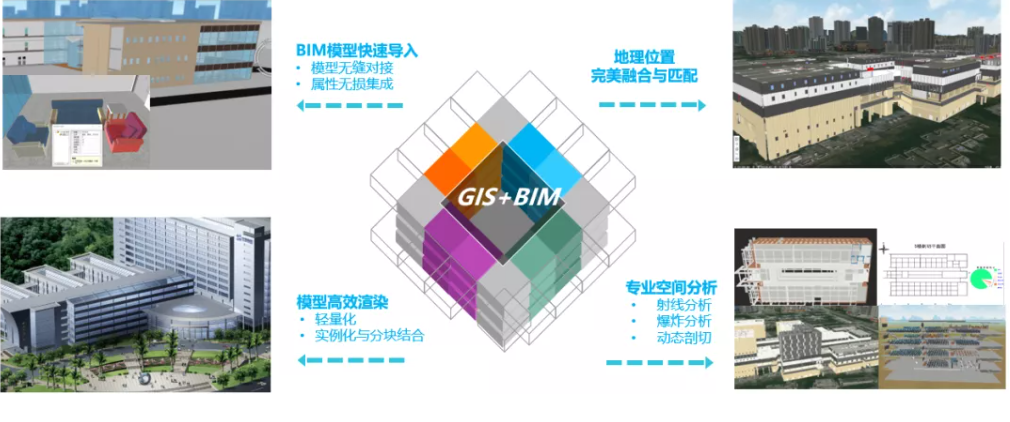

BIM与GIS无缝融合,支持三维场景一体化高效渲染和空间分析

提供多种BIM数据导入方式,实现BIM模型和地理空间场景的精准匹配,属性的无损集成

针对BIM数据纹理精细复杂的特点,提出了模型轻量化、LOD、实例化与分块结合的渲染策略,实现BIM模型高性能渲染

基于BIM数据自身的特性,提供专业的的射线分析、动态剖切、属性查询等功能


IOT数据动态汇聚,提供多样化实时计算、分析挖掘和动态展示能力

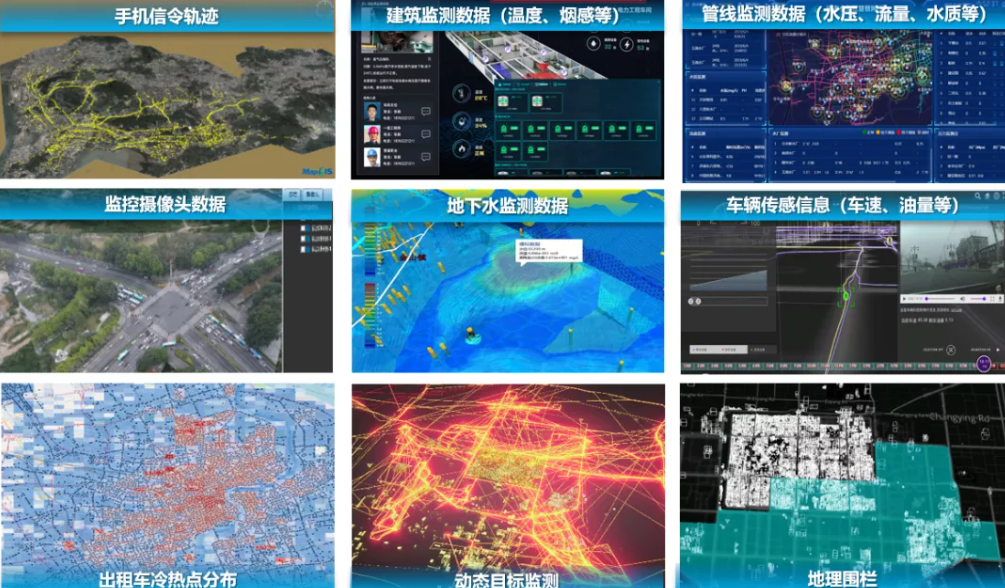

支持多终端多协议传感器信息的动态接入,如视频摄像头、手机信令、GPS/北斗、RFID、SCADA等

支持监测目标的实时态势感知和历史数据分析,包括监测信息读取、统计、位置追踪、分布、判定等

基于三维场景,实现实时数据的多样化动态展示,如视频投放、动态聚合和实时轨迹等


城市信息全量接入,构建“空中+地上+地表+地下”的全空间数据体系

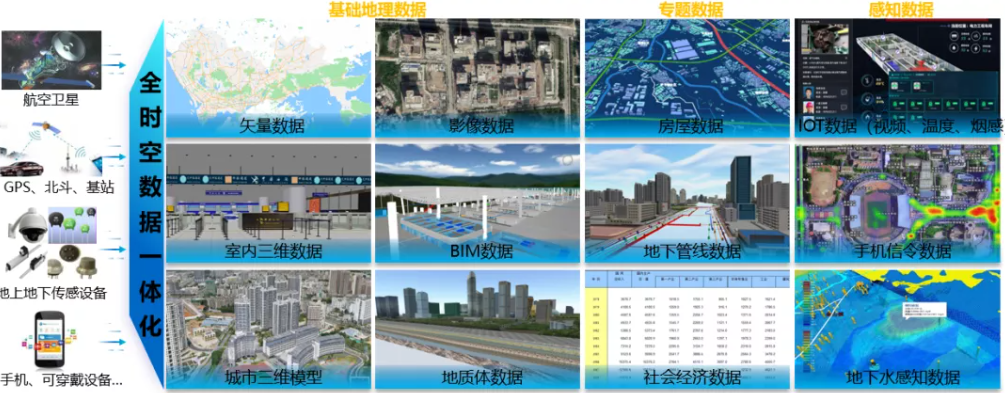

具备城市全量多源异构数据汇聚融合能力,兼容国内外多种时空数据标准(M3D、BDS、GPS、IOT协议标准等),全面支持智慧城市“全空间”、“二三维”、“动静态”的基础地理、公共专题、行业专题、物联感知、互联网数据接入 ,通过多源异构数据的存储一致化、结构一致化、时空一致化以及规则一致化,构建“空中+地上+地表+地下”的全空间数据体系,为城市提供完整统一的三维空间数字底板。


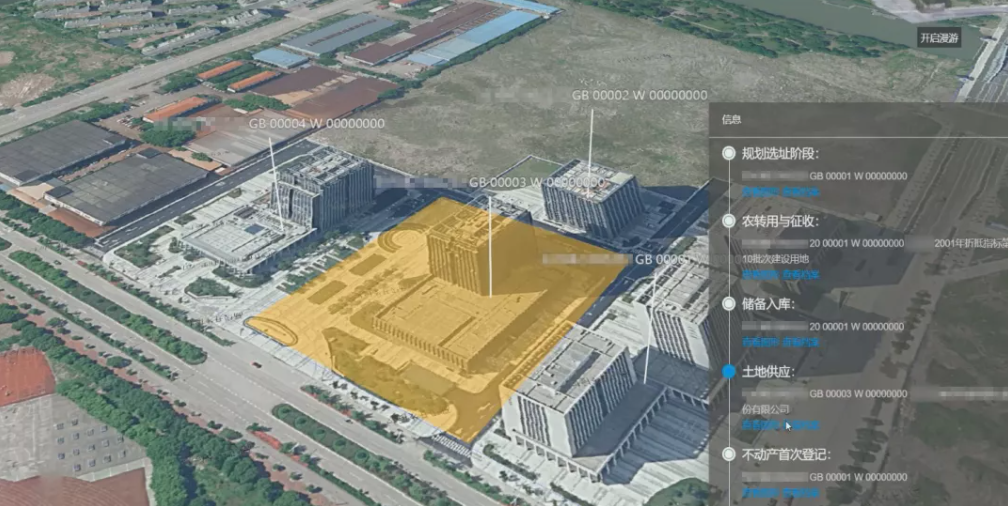

数据引擎以“空间码“为链,通过同一空间单元全时序追踪、全业务关联,实现城市数字空间 “一码智治”。


创新三维数据服务,支持城市级海量三维数据的高效渲染和多维可视化表达

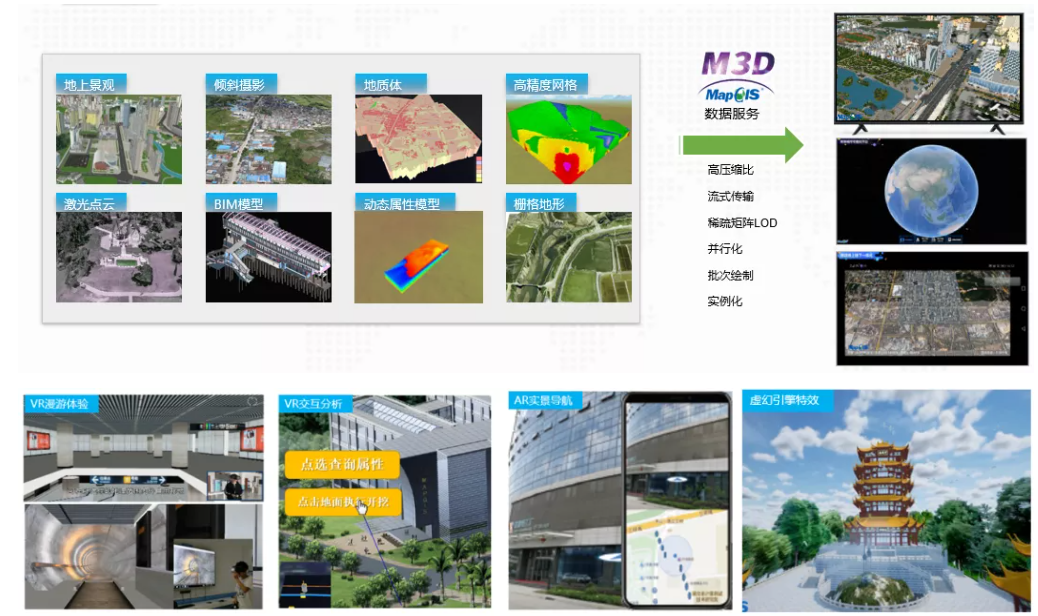

创新三维数据交换格式M3D,针对全空间数据范围广、类型多、体量大、精度高的特点,对海量三维数据进行网格划分与分层组织,采用流式传输模式,实现了三维数据多端一体的高效解析和渲染。

支持差异化渲染优化策略,基于场景裁剪、纹理压缩、几何纹理合并,多级LOD等策略,实现大场景下三维数据的快速可视化。

支持GIS+VR/AR,提供身临其境的全空间三维浏览和互动,支持空间查询、量算、导航等功能。

基于虚幻引擎,实现地理场景三维特效展示,为城市规划仿真和模拟,提供沉浸式的高质量渲染体验。


地上下一体化分析,助力跨行业多场景应用融合

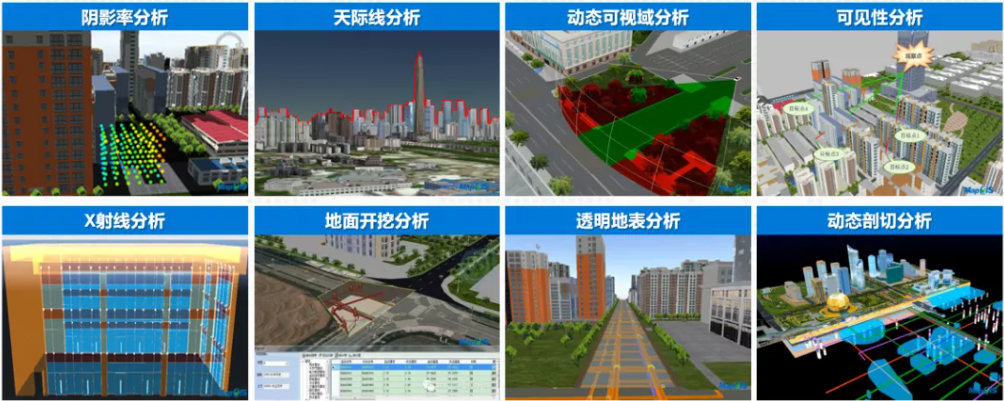

支持地上下一体化的通用分析功能,如天际线分析、阴影率分析、射线分析、动态剖切等,为城市规划建设、基础设施管理等提供立体、动态的空间辅助决策。

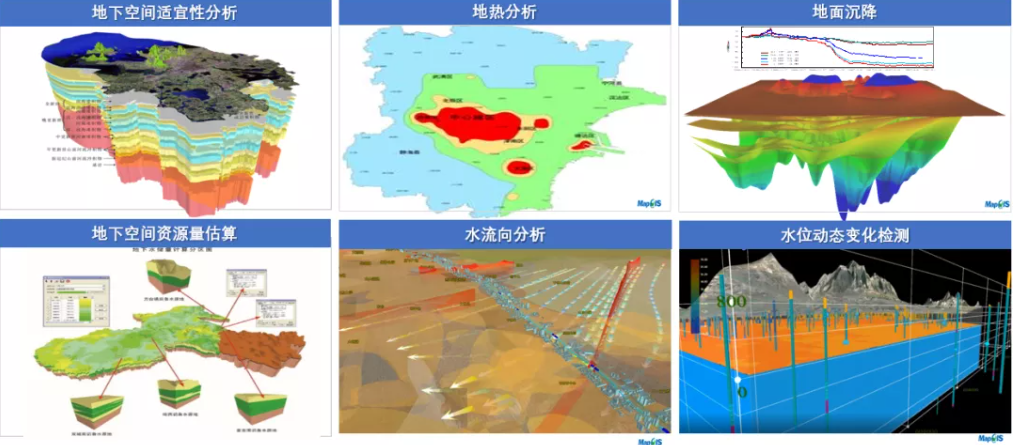

同时,融合地学大数据智能提供专业的三维分析工具,实现地下空间适宜性评价、资源量估算、地温地热分析、地面沉降模拟、水流向分析、水污染模拟等,辅助城市空间规划、环境监测和保护与资源的开发利用和保护。


四典型应用场景

城市智能运营中心(IOC)

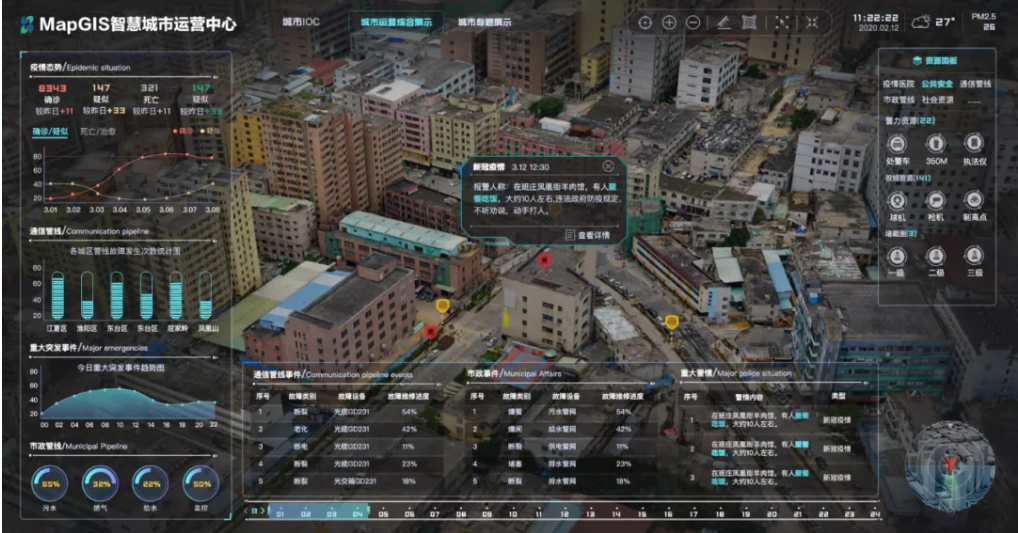

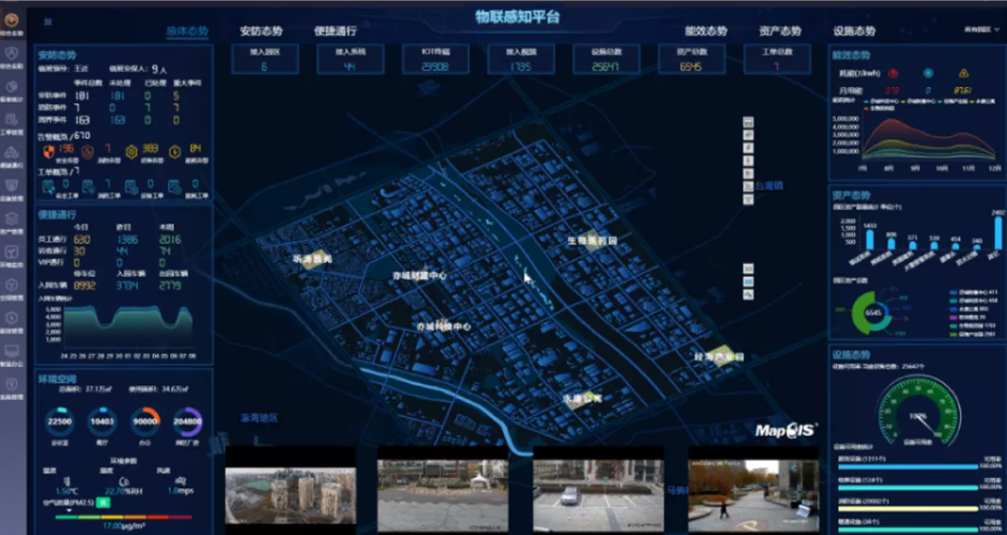

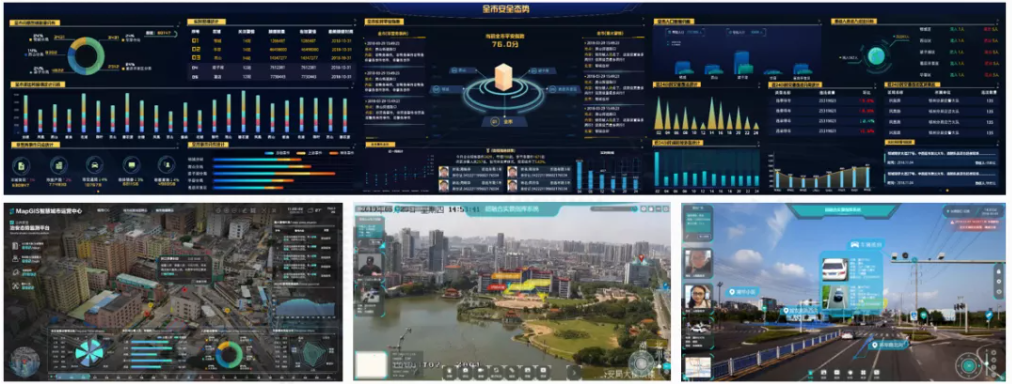

城市智能运营中心基于CIM平台提供三维实景、室内外、地上下一体化的地图场景,实时接入汇聚各部门业务数据、实时感知数据,动态监测城市运行指标,实时感知城市运行状态,实现城市运行一张图态势感知、 一张网监测预警、一键式应急联动、一盘棋管理决策,有效提升城市综合治理水平。


智慧园区

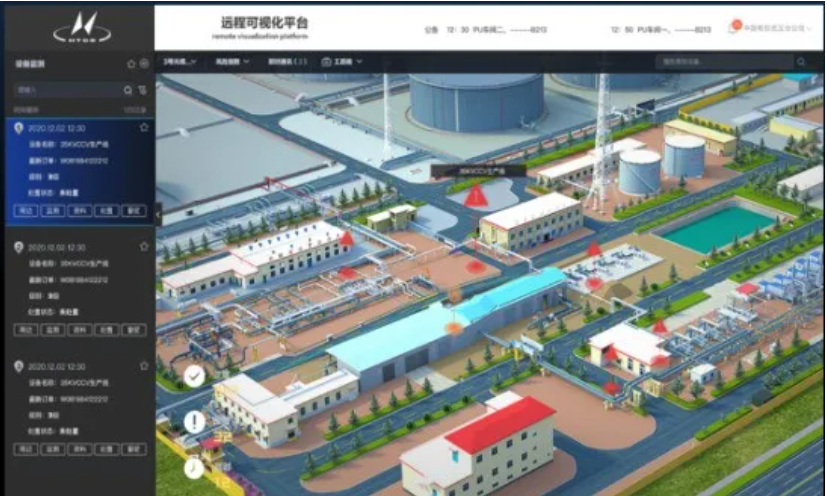

以BIM、GIS、IOT等技术为基础,整合地上、地下、室内、室外、现状、未来、多维的信息模型数据以及园区安防、能源、交通、仓储等感知数据,构建起三维数字空间的园区信息有机综合体,支持园区安全生产态势实时感知、基础设施智能化运维、产业配套精细化服务。



智慧规划

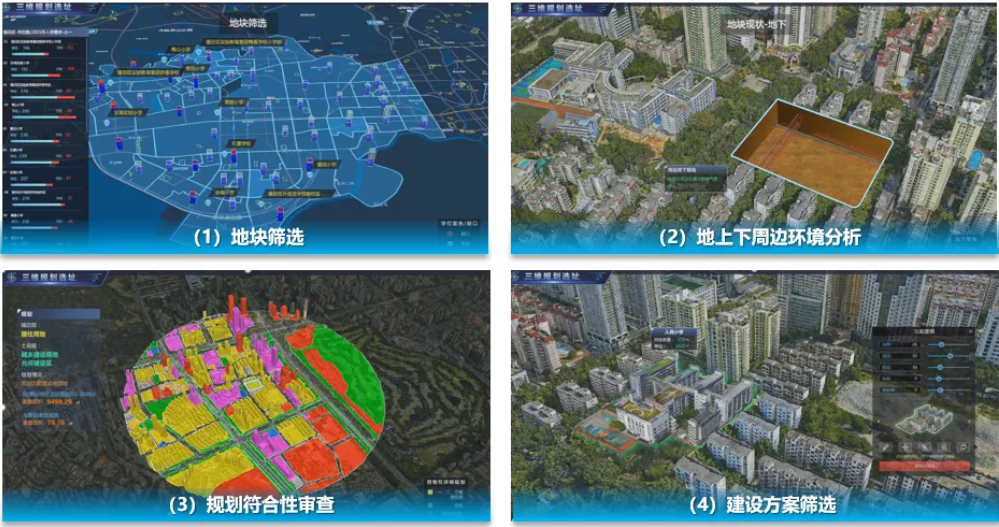

以三维地理场景为基础,以人-地-房空间关联大数据为核心,计算学位压力、床位压力、车位压力等,分析公共配套设施需求,开展地块筛选和合规性审查,模拟公共服务建设成效,实现智能化规划选址。


数字建造

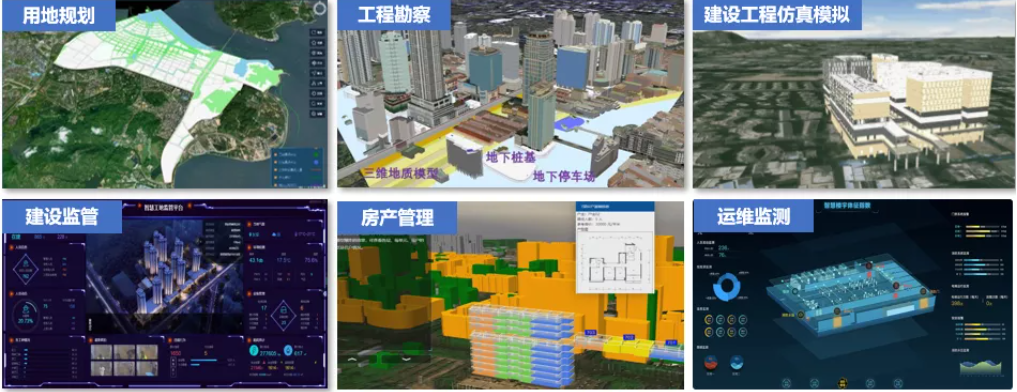

融合城市地上建筑景观模型、地下地质构造模型、管线模型等构建透明城市,实现城市建筑设施、资源、地质环境的准确三维立体表达,辅助建设工程从规划建设用地选址、工程勘察评估、建设工程监管,到建成后建筑资产管理、楼宇运行监测等全生命周期的精细化、智能化监管决策支撑。


基础设施管理

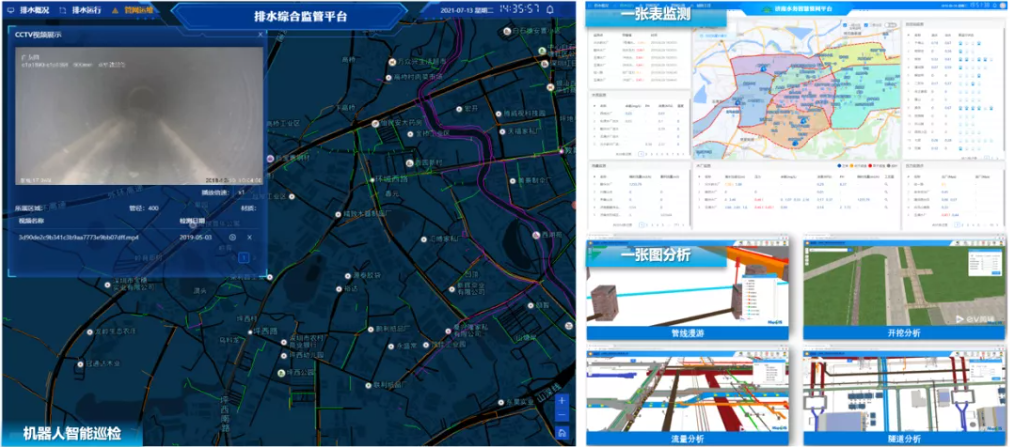

依托CIM基础平台,汇聚和整合城市管网管廊、燃气热力、供水排水、城市照明等市政基础设施数据,实现对市政基础设施的一张图运行、一张表监测、智能化巡检。提供管线漫游、开挖分析、流量分析和隧道分析等三维模拟分析方法,辅助基础设施动态监管、精细维护和决策分析。


城市公共安全态势感知

依托CIM平台,接入多渠道安全感知数据,全面掌握城市安全相关信息,实现公共安全事件的可视化指挥调度与应急处置。同时,结合大数据研判分析、人脸识别、大数据比对分析、AR实景指挥等多种手段提升公共安全管控智慧化水平。


五应用案例

武汉天河机场智慧机场

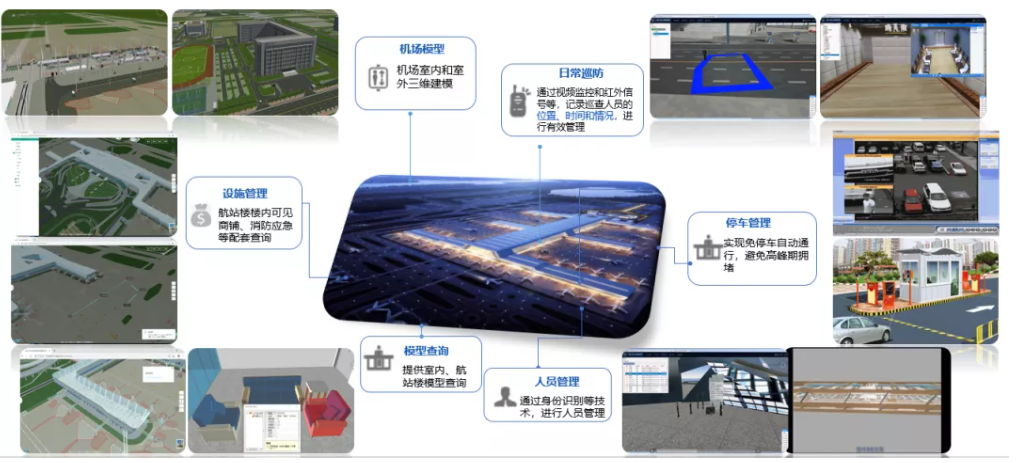

天河机场AGIS平台基于MapGIS CIM平台将机场航站楼、机坪、管线等机场建筑物、构筑物、基础设施基于真实空间位置进行数字化呈现,并实现实时信息的监测与展示,以二三维一体化展示方式,实现数字机场管理,提供方便快捷的机场设施运维管理,畅通旅客流和航班流,使得旅客出行体验、运营效率得到大幅度提升,高效支撑机场数字化转型建设,使机场变得“智慧”。


北京亦庄智慧园区数字化支撑平台

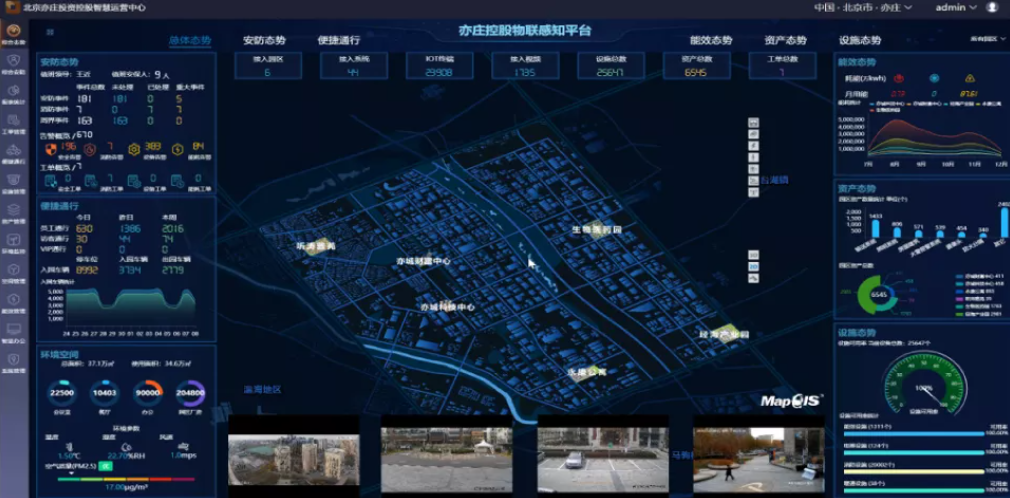

北京亦庄智慧园区项目已建成安防、能源、消防、物业、设施、安全生产等数十种物联网系统,各系统独立运行,中地数码为亦庄建设基于GIS的数字化支撑平台,构建园区楼宇、设施二三维空间数据体系,为园区所有业务系统、物联感知系统提供统一的空间技术底座,实现园区基础设施与服务的可视、可管、可控。


济南城区轨道交通四维可视化信息服务平台

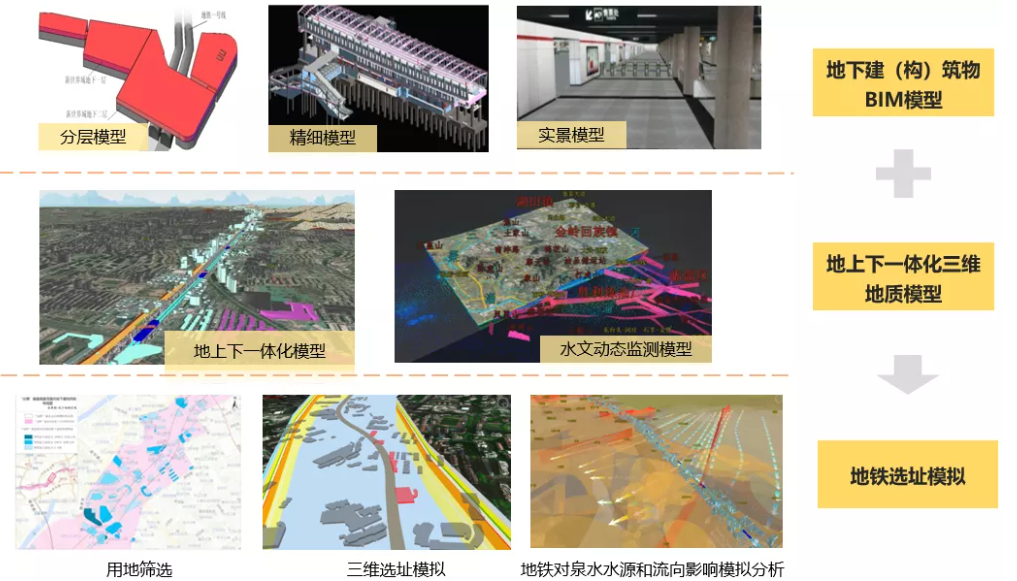

济南城区四维可视化信息系统平台融合地表地形、地铁模型、建筑模型、水流模型、管线模型等,突破了20余种大规模三维模型构建在同一场景下展示的难题,实现全空间一体化、实时动态、人机互动、虚拟现实(AR/VR)的多维场景展示和分析,为济南轨道交通全域线网编制、规划设计、施工建设和运营维护等各阶段工作提供动态、立体决策支持,助力济南建成以泉水保护和地下空间利用为特色的智慧城市。
